[작성자:] 에이브이팀

가장 보편적으로 적용되는 회의실 시스템입니다.

120″스크린에는 5000안시대 프로젝터, 벽부형 av판넬(HDMI영상 –>프로젝터/.2RCA ST 음향 –>믹서)

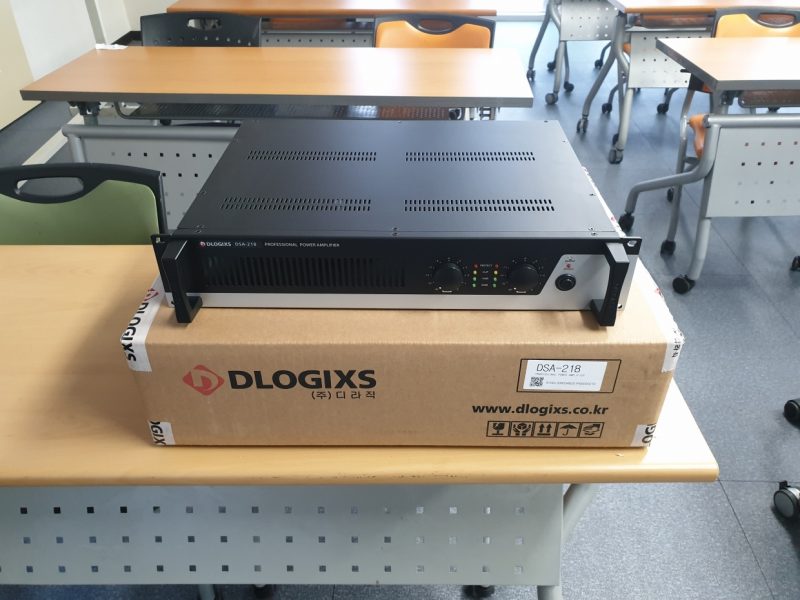

디지털 믹서와 앰프,스피커

무선마이크, 유선마이크를 위한 마이크 잭판넬

21U 랙과, 순차 전원분배기

스피커는 8″스피커 입니다.

창원시 대산면의 행정복지센터 입니다

요즘은 그냥 행정만 보던 동사무소가 아닌 주민들의 복지시설까지 갖춘 행정복지센터이다보니

다양한 실들이 있습니다.  그중에 다목적 대회의실의 시스템을 소개 합니다.

저희 AV Team에서는 아날로그 믹서를 일 년에 한 두 번 정도 이전 설치나 할까 , 거의 디지털 믹서를 권해드리고 설계에 반영하고 있습니다.

그만큼 사용이 쉽고, A/S를 받을 일이 없으며, 랙에 잡다한 장비(EQ, 리버브, 프로세서)를 설치하지 않고도 더 좋은 소리를 만들 수 있기 때문입니다.

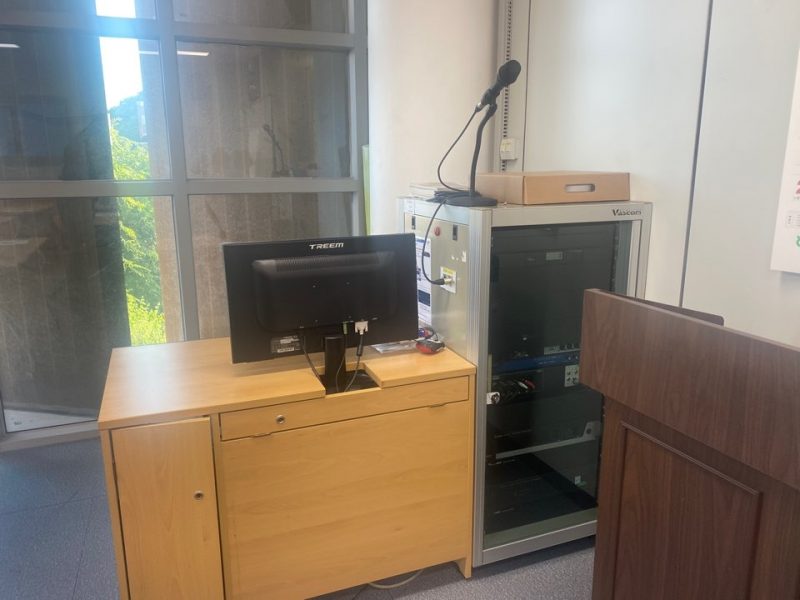

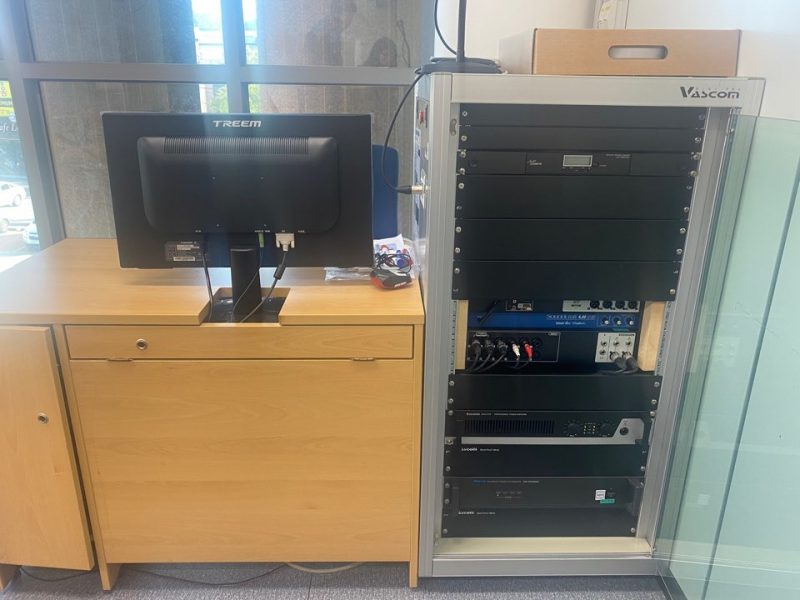

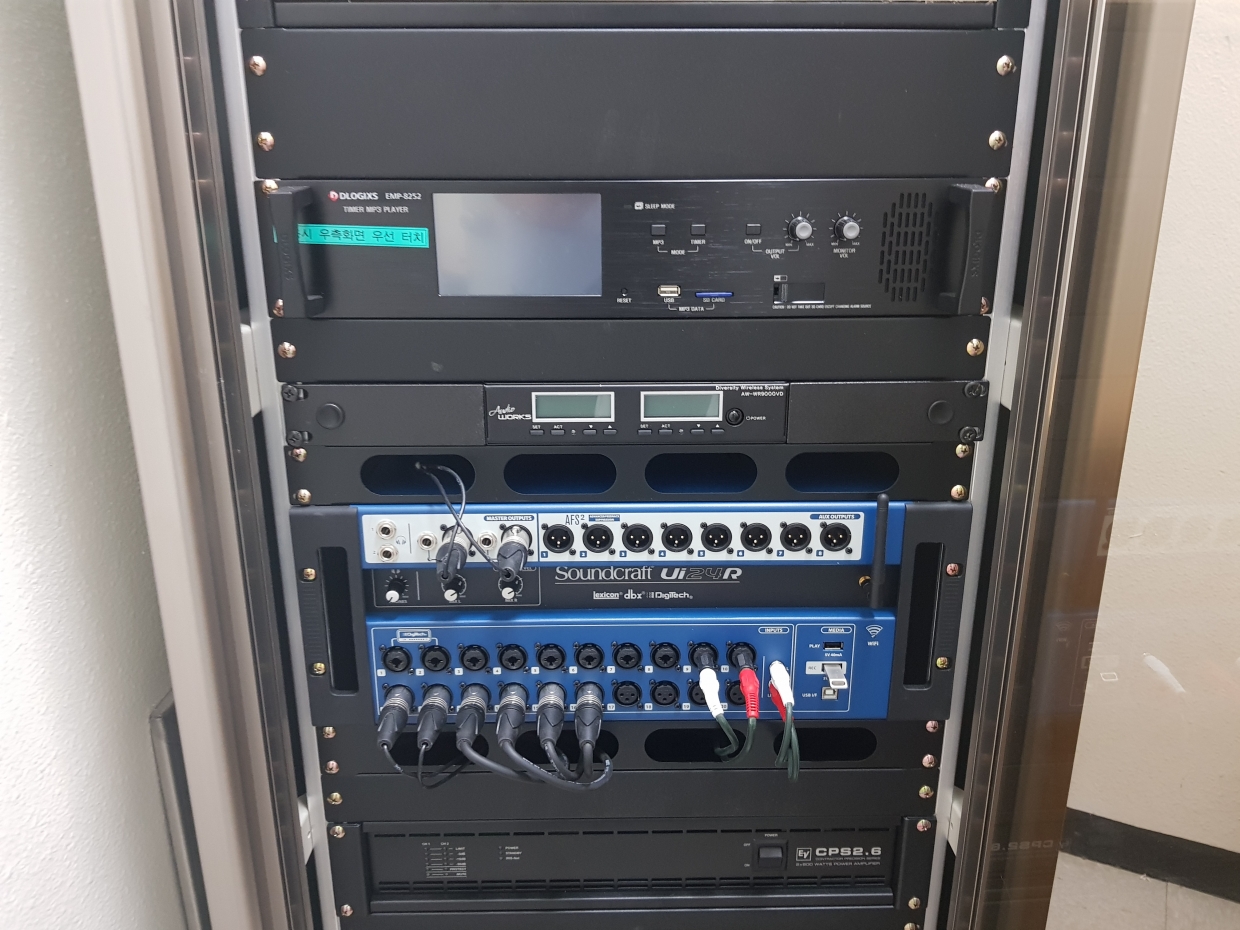

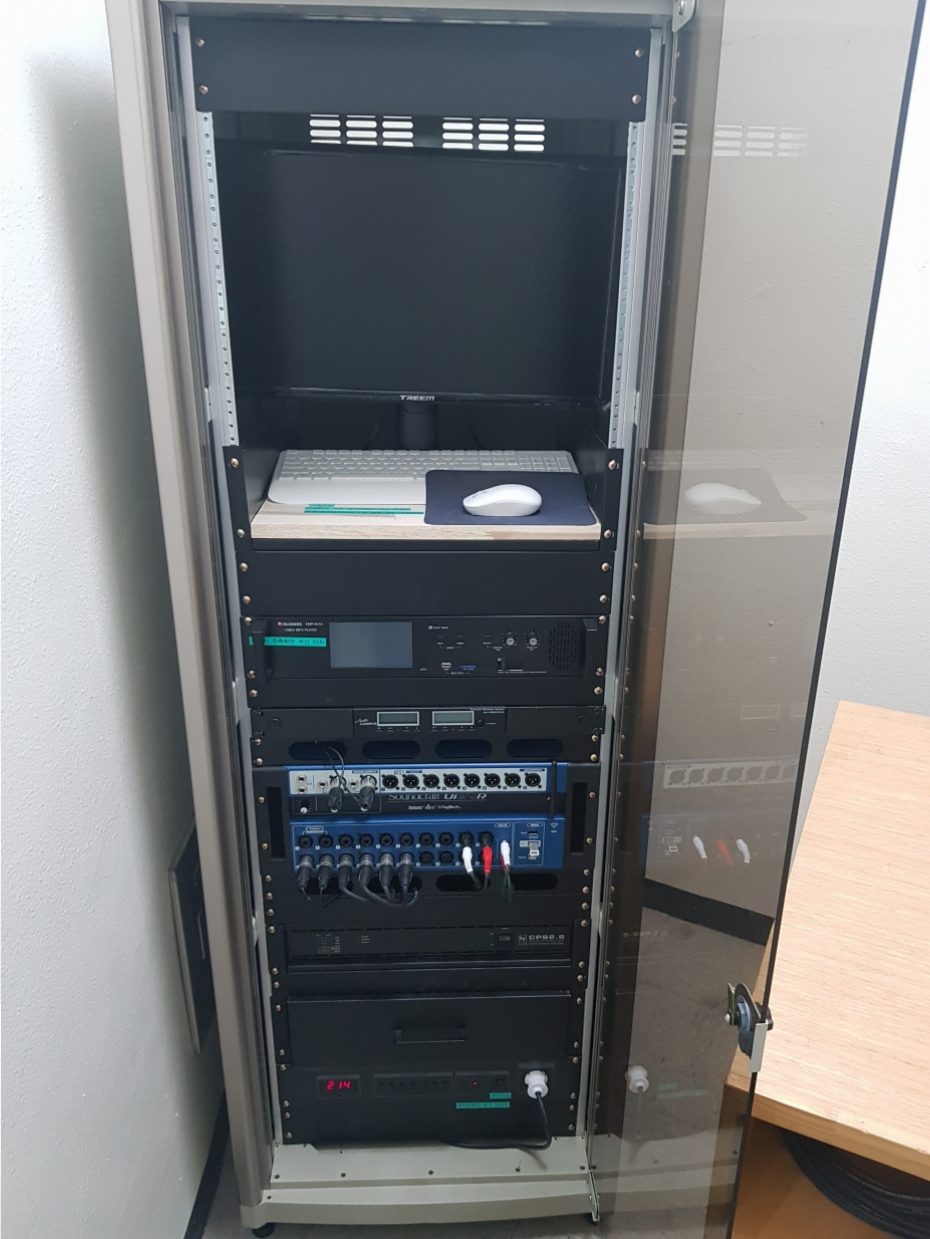

이 다목적 강당 랙에 장착된 장비를 소개하자면,

제일 위쪽에 디지털 믹서를 바로 컨트롤 할 수 있는 모니터와 무선 키보드 마우스,

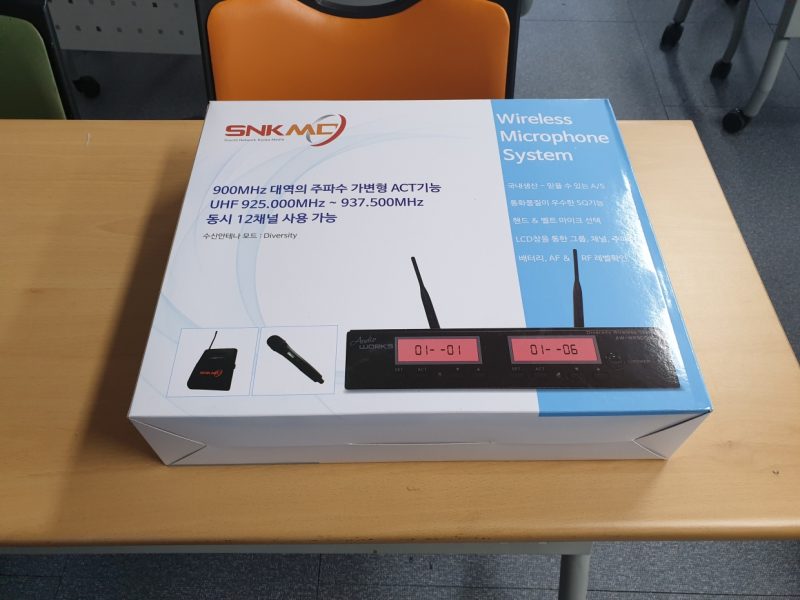

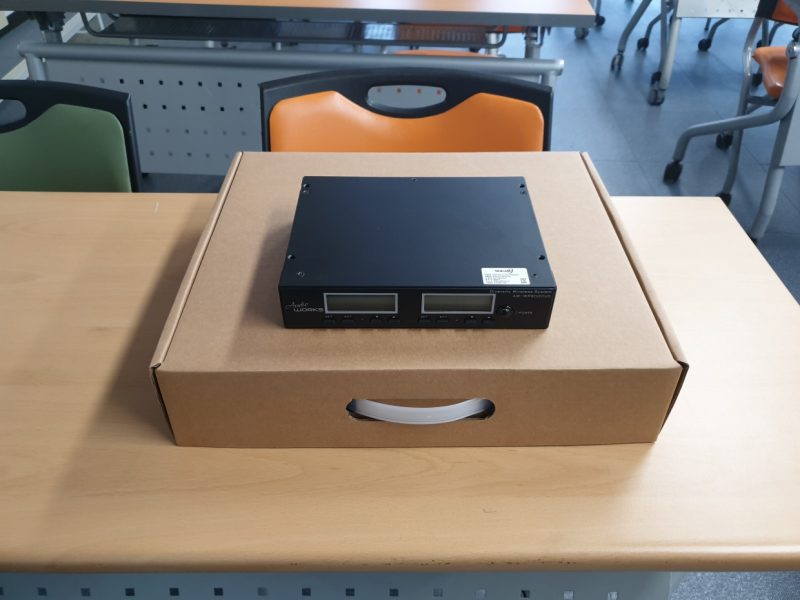

그 아래 무선 마이크 핸드 3개/핀 한개(에어로빅 및 요가 수업을 위해 헤드셋 타입의 핀 마이크)

그 아래 디라직 사의 명기인 이벤트 플레이어(애국가, 국민의례 등을 진행할 때 버튼 누름과 동시에 곡이 나와서 담당자가 더이상 식은땀을 흘릴 일이 없어요)

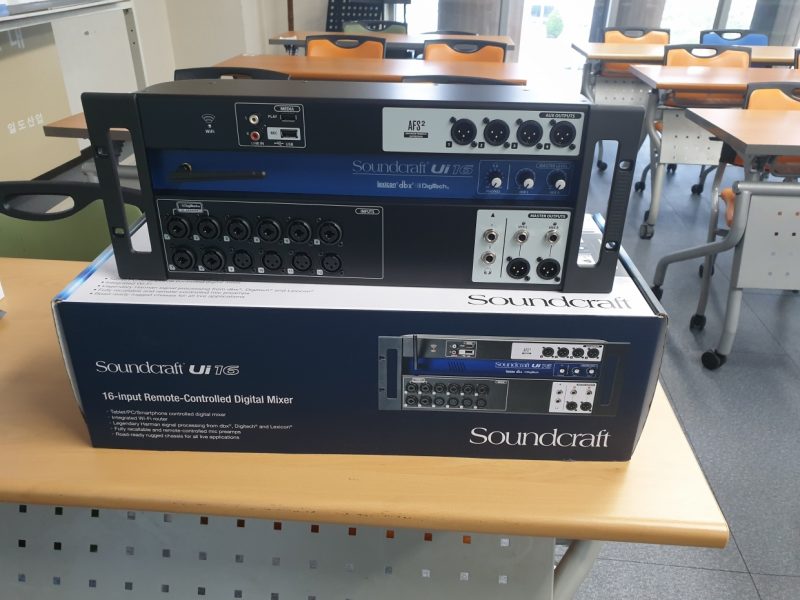

그 아래가 AV Team에서 사랑하는 사운드 크래프트 사의 UI24r 24채널 디지털 믹서 입니다.

이 믹서의 기능은 너무 좋은 게 많지만,

이 홀에서는 메인스피커와 딜레이 스피커 의 거리차이를 맞추는데 아웃풋 딜레이 기능으로 정확한 세팅이 가능하고

메인과 옥스 출력 모두에 오토 피드백 제어가 가능해서 하울링의 걱정이 없고,

행사별 (일반 행사, 요가, 에어로빅, 노래교실) 세팅 값을 클릭 한번으로 불러와서 행사별 완벽 맞춤세팅이 됩니다.

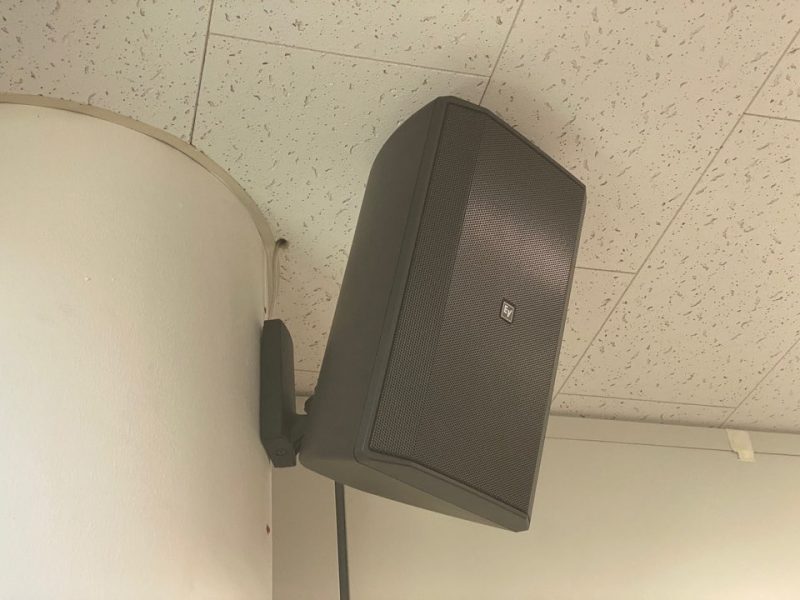

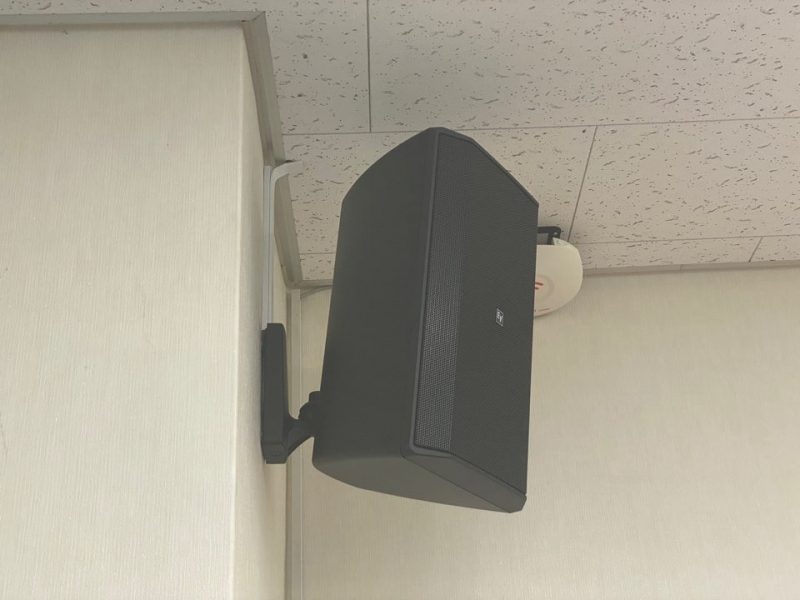

메인 스피커는 EV사의 ZX5 스피커/모니터와 딜레이 스피로는 EX ZX1 모델이 달려 있습니다.

영상 장비로는

4000 X 4000 크기의 스크린이 천정 높이에 맞게 주문 제작되어 부착되어 있고,

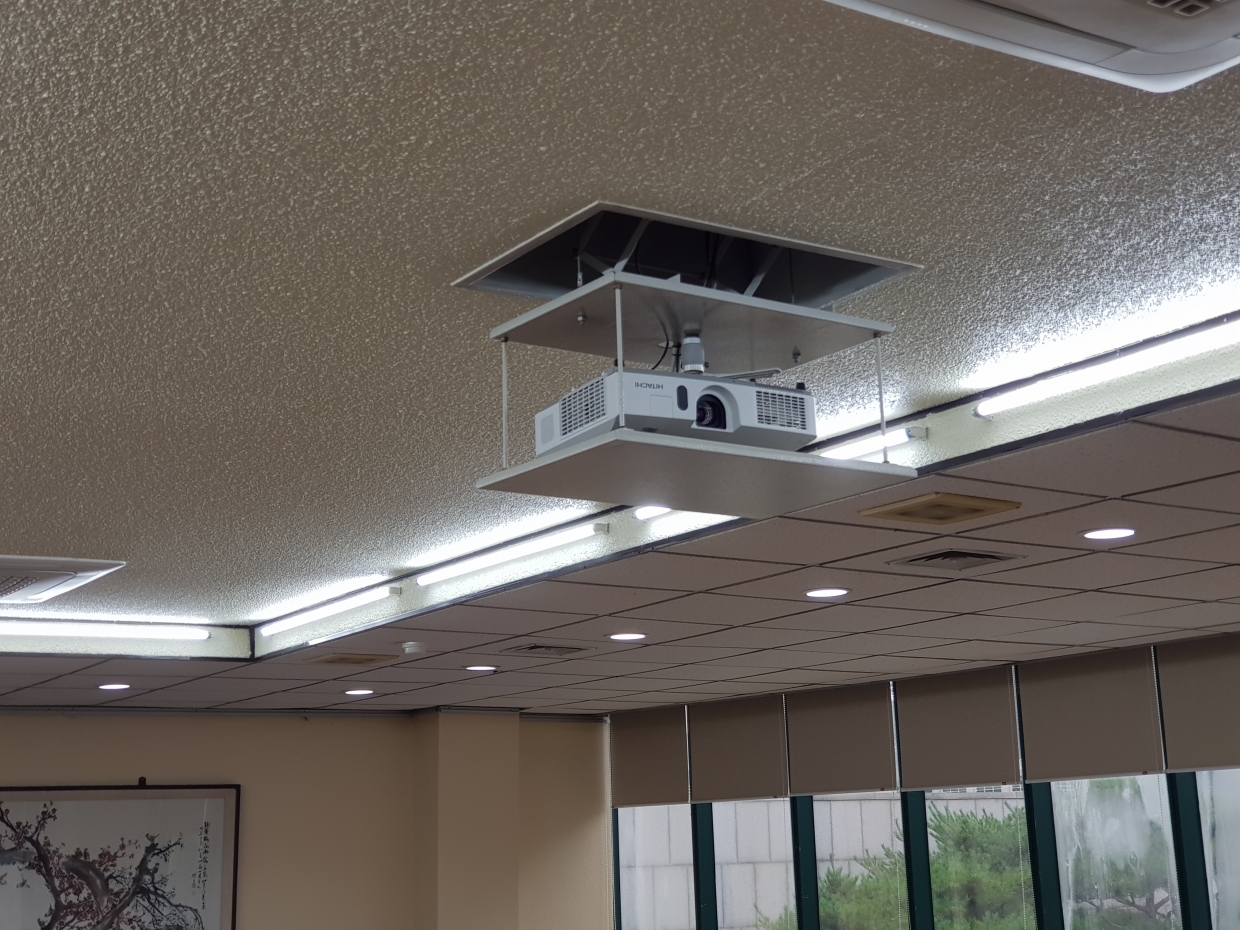

전동 E/V 이 조금 옆에서 스크린을 보고 투사되고 있는데, 도저히 센터에 지나가는 배관 때문에 설치가 불가능했습니다.

예산 상 레이저 6000안시 LCD 모델이라 밝기가 약하지 않을까 살짝 걱정을 했었는데, 비교적 무난한 영상 시연이 가능했습니다.

무엇보다도 가장 중요한것은 사용이 쉬워야한다는게 1 원칙 입니다.

항상 수고하시는 소방관님들 노고에 감사드립니다.

마산 소방서 심신안정실 HI-FI 음향입니다.

처음 의뢰가 들어왔을 땐 소방관님들이 일선에서 험한 현장을 접하며 트라우마가 있을까라는 생각을 미처 하지 못했습니다.

며칠씩 생각나고 … 많이 힘드실 겁니다.

음향에는 집에서 듣는 홈 시스템과, 카오디오, 프로오디오 SR 이렇게 크게 3가지 분류로 나눠지는데,

홈오디오 HI-FI  중에서 가장 따듯한 소리가 나고 시각적으로도 빨간 진광관의 따스함을 느낄 수 있는

진공관 인티앰프 기반의 시스템으로 구성을 해보았습니다.

항상 예산이 문제지요…!!

앰프는 꼭 진공관 인티앰프로 설치해드리고 싶어서 영국제 EVA시의 EKCO 장비로 구성하고,

나름 매칭이 맞는 영국산Q Acoustics 3050i  톨보이 스피커로 구성해보니 이미 예산이 꽉 차버려서,

수납장은 자작나무 합판으로 틀을 만들고  색은 이탈리안 엔틱 오일로 색을 내고 다시 그 위에 AURO 하도와 상도 하드오일을 발라서 수납장을 완성하고,

케이블은 LS 의 4CH 케이블이 있어서 바이와이어링 시공을 해드렸습니다.

랙 앞에 노란색 잭 판넬은 우리 김택균실장이 황동판에 RCA 를 달아서 헤어라인 사포질로 무니를 넣고 다시 코팅을 해서 만든 RCA  수작업 판넬입니다.

왠지 조금 더 잘해드리고 싶었고, 감사한 그런 현장 이었습니다.

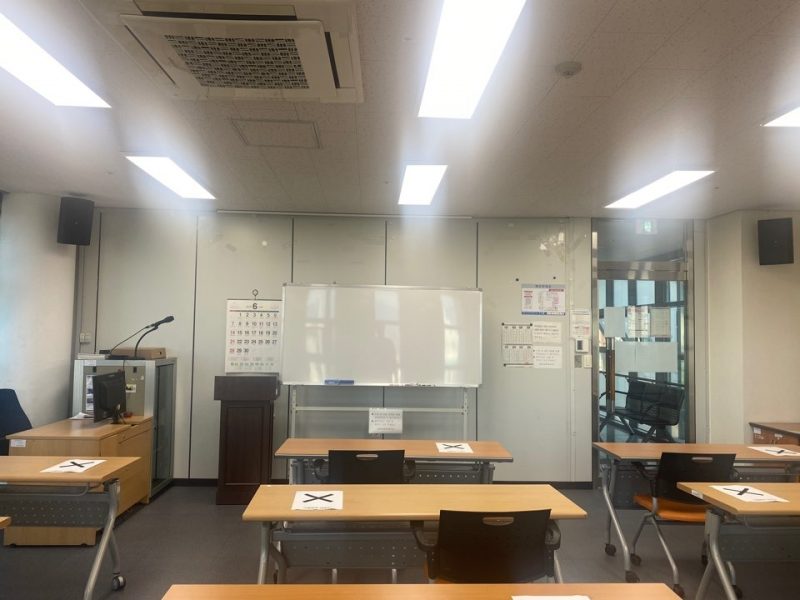

몇년전에 의령 군민 문화예술회관을 작업 했었는데, 그 인연으로 이번에 그 건물 2층 소회의실의 방송 시스템을 개선하게 되었습니다.  다른 업체에서 특히 관급만 하는 업체에서 작업해둔 현장을 보면, 80~90%가 전원을 그냥 벽전기에서 앰프 4대씩 물려서 사용하고, 스크린 프로젝터,E/V 전체를 마구 물려서 그것도 얇은 멀티텝 전원을 메인 전원으로 연결하고……… 하여튼 엉망인 공사들이 너무 많습니다. 오래되어서 먼지도 많은데 불나지 않은게 다행입니다.

이런 현장이 대부분인게 실정이라 몇자 적었구요. 여기도 마찬가지였습니다.

개선 전에는 스크린 스위치 작동시키면 스피커에서 펑~펑~ 소리가 났었고, 작은 공간인데도 스피커가 여러개 달려 있었습니다.

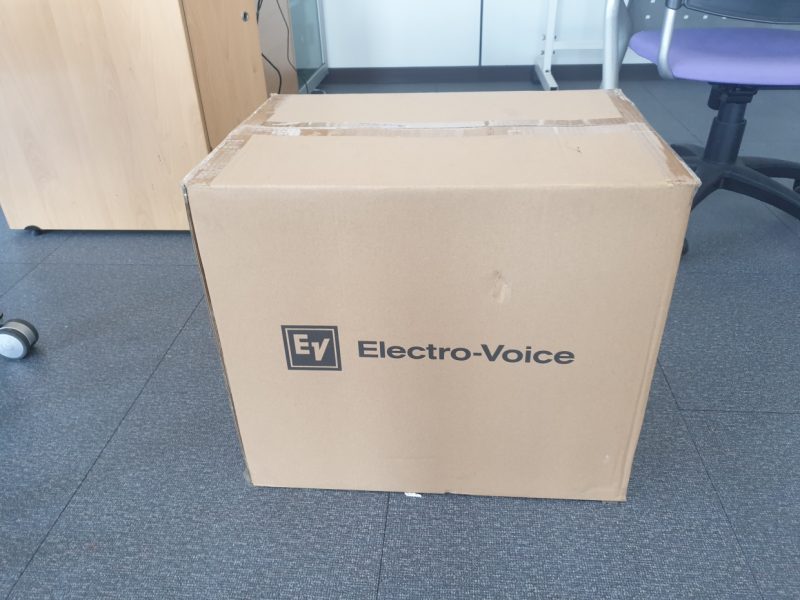

스피커는 EV EVU 언더발코니 타입의 스피커 두개로 공간을 꽉 채우는 소리를 만들었고, 전원은 별도의 전기를( CV4.0SQ 3C ) 케이블로 30A 차단기에서 별도로 가지고 왔으며, 디지털 믹서에 세팅값을 넣어서 몇가지 행사에 맞게 해드렸습니다.

벽부형 판넬은 회사에 자작나무 합판이 남아있어서 벽에 바로 판넬을 부착하지 않고 자작나무 박스를 만들어서 넣었습니다.

여기도 마찬가지 UI24R 과 디라직의 이벤트 플레이어 적용입니다.

AVTeam 에서는 중국산 커넥터는 사용을 하지 않습니다. 샷시용은 무조건 뉴트릭, 커넥팅용은 뉴트릭  또는 카날스 입니다.
