DOD SR830QX 그래픽 이퀄라이저 기능
사운드 강화 애플리케이션
-믹서에서 SR 이퀄라이저로 신호를 라우팅한 다음 메인 파워앰프로 라우팅하여 믹스의 전체
주파수를 변경하여 여러 가지 작업을 수행 가능
실시간 오디오 스펙트럼 분석기( SR 시리즈 RTA), 보정 마이크 및 핑크 노이지 발생기를 사용하여
오디오 시스템은 실내 환경과 사운드 시스템의 전체 오디오 스텍트럼 응답을 동일하게 조정가능
LOW를 사용하여 앰프와 스피커를 보호가능
-이퀄라이저의 CUT기능으로 극도로 낮은 주파수를 롤오프함으로써 전체 음질에 영향을 미치지않음
페이징 시스템
-시끄러운 환경에서 오디오 신호를 맞춤화
이퀄라이저 사용
-보다 나은 사운드나 특수 효과를 위해 신호를 형성할 수 있다.
DOD SR830QX 그래픽 이퀄라이저 사양
제품 수량 : 1개
제품 가격 : 가격 문의
김실장 010-8535-5421
전 면 사 진
후 면 사 진
DIGITAL SIGNAL PROCESSOR – DP48 기능
4in/8out 의 입출력을 가진 SPEAKER MANAGEMENT로 멀티웨이 스피커의 특성 및 음질을 조정 기능
4in/8out
24bit, 48kHz Sampling rate, ∑-△AD/DA Convertor, 32bit DSP Chip
Input / Output, Matrix 기능
전용 Control Software
DIGITAL SIGNAL PROCESSOR – DP48 사양
제품 수량 : 1개
제품 가격 : 가격 문의
김실장 : 010-8535-5421
전 면 사 진
후 면 사 진
DC-ONE Two-in-six-out loudspeaker processor 기능
USB를 통한 PC화면상의 편집가능
기존 Dx38과 같은 쉬운 Style의 편집기능
AES/EBU와 XLR 2대 입력가능으로 선택가능한 입력소스
각채널 In/Out Level Meter
60개의 내장 프리셋과 20개의 사용자 프리셋. 마지막 편집을 RAM에서 기억하는 오토세이프 기능
리미터 트레숄드 전단의 출력미터
게인 조정 가능
조작이 간편한 뮤트버튼
DC-ONE Two-in-six-out loudspeaker processor 사양
| Analog Inputs | 2 XLR (Electronically Balanced), 2 XLR THRU OUT (Electronically Balanced) |
| Digital Inputs | 1 XLR AES/EBU (2 Ch.) |
| Analog Outputs | 6 XLR (Electronically Balanced) |
| Nominal Input Voltage | 1.23V / 4dBu |
| Maximum Input Voltage | 8.7V / 21dBu (Without -6dB Analog Pad Engaged) |
| Nominal Output Voltage | 1.23V / 4dBu |
| Maximum Output Voltage | 8.7V / 21dBu |
| Input Impedance (balanced) | 10 kΩ |
| Output Impedance (balanced) | 50 Ohms |
| A/D Conversion | 24-Bit Delta-Sigma |
| D/A Conversion | 24-Bit Delta-Sigma |
| Sample Rate | 48 kHz |
| Data Format | 24-Bit |
| Internal Processing | 32-Bit Floating Point |
| Frequency Response | 10 Hz – 22 kHz ( /- 0.5 dB) |
| Dynamic Range | 111 dB (unweighted, band limited 22 Hz – 22 kHz) |
| THD N | < 0.01% (band limited 22 Hz – 22 kHz) |
| Control Protocol | Front Panel USB Connector |
| Mains Voltage | 100-240 VAC |
| Power Consumption | 25W |
| Electronics Type | Processor |
| Weight Net | 4.6 kg ( 10.14 lbs ) |
| Dimensions (HxWxD) | 44.45 x 482.6 x 355.6 mm (1.75″ x 19″ x 14″) |
장비 수량 : 1개
제품 가격 : 가격 문의
김실장 : 010-8535-5421
전 면 사 진
후 면 사 진
EV-일렉트로 보이스 Dx38 프로세서 특징
48비트 필터 알고리즘
24비트 A/D 및 D/A 변환
2-in/4-out 라우드스피커 프로세서
최고의 오디오 성능을 위한 115dB 다이내믹 레인지
RACE 소프트웨어가 제공되는 전면 패널 또는 PC 인터페이스를 통한 실시간 제어 및 구성
RS-232, MIDI 인터페이스는 표준, 네트워킹을 위한 RS-485 버스는 옵션
접점 폐쇄 인터페이스 옵션
EV-일렉트로 보이스 Dx38 프로세서 사양
장비 수량 : 3개
제품 가격 : 가격 문의
김실장 : 010-8535-5421
천주교 마산교구청 신축 기공식 렌탈
시 점 부 영상 감시 장비 설치
종 점 부 영상 감시 장비 설치
설치 중
영상 감지 품목

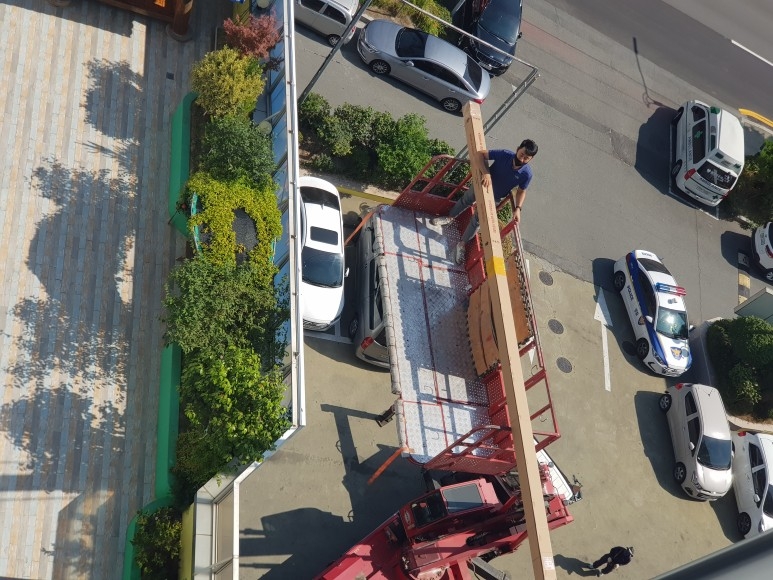

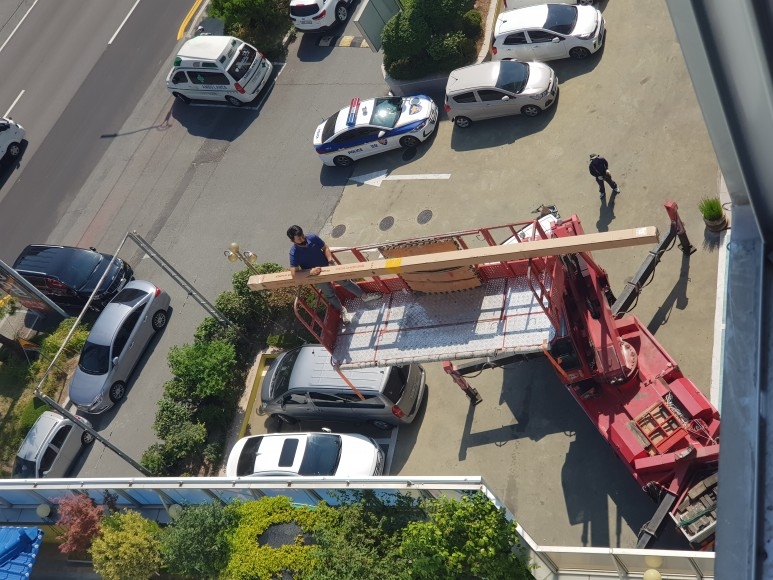

창원에 있는 세아제강 강당 대형 현수막 바텐 설치기 입니다.
현장을 방문하고 견적을 드렸을때 담당자분들이 과연 이 금액에 할수 있겠나고 문의하시길래
이유인 즉 타업체들은 우리 견적보다 2배이상 비싸게 견적을 받았고 공사기간 1개월 이라고 했다고….
우리에겐 힘들지만 아주 간단한 작업인데, 안해보면 어렵고 비싸고 그렇겠지요!!!
높아서 잘 안보이겠지만 천정 따내고 매립형으로 설치한 내용입니다.
전동대형 현수막 길이가 9000이라 4500으로 두개를 연결을 해서 작업을 해야 하는 것도 난이도가 있지만 높이가 아시바 3단 위에서 연결을 해야 하는 더큰 난관들이 있었지만 항상 그렇듯 에이브이팀은 현장에서 만큼은 집중으로 결과를 만들어 증명합니다.
전 면 사 진
후 면 사 진
DBX Drive Rack PA+ _ 드라이브 랙 프로세서 특징
이중 28밴드 그래픽 EQ
실시간 분석기 및 자동 EG
즉각적인 사운드 개선을 위한 자동 피드백 제거기
120A 서브하모닉 신디사이저, 크로스오버,
Peak Plus 리미터 및 얼라이언트 딜레이 업계 표준 dbx
클래식 DBX 컴프레셔 / 스트레오 출력 리미터
스트레오 멀티밴드 파라메트릭 EQ
핑크 노이즈 제너레이트 / 28밴드 RTA EQ
DBX Drive Rack PA+ _ 드라이브 랙 프로세서 기능
USB 연결을 통해 12개의 피드백 내치 필터로 스피커 및 앰프 설정을 쉽게 업데이트 가능
장비 수량 : 2개
제품 가격 : 가격 문의
김실장 : 010-8535-5421
전면 사진
후면 사진
EV XEQ-3 모노 3웨이 크로스오버 프로세서 기술
전자 크로스오버 / 이퀄라이저는 정밀한 크로스오버 및 정확한 스피커가 필요한 고품질 사운드 시스템에 주로 사용
최적의 주파수 및 시간 응답을 위한 시스템 보정이 가능함
다양한 스피커 장착 위치와 위상 응답을 보상할 수 있는 가변 시간 지연 이퀄라이저가 있슴
각 출력에는 플러그인 모드로 제어되는 EQ 섹션
LOW EQ 는 초저주파 필터로 사용하거나 TL 베이스 스피커 시스템의 스텝다운 작동에 사용
MID EQ 및 HIGH EQ 는 적절한 모듈과 함께 사용할 때 일정한 방향성 및 드라이버 이퀄라이제이션을 제공하도록 설계
다이리아믹 범위를 최적화하기 위한 레벨 디스플레이가 있음.
각 출력에 대한 레벨 제어 극성반전 스위치 및 음소거 스위치; 양방향 교차 작동을 허용하는 스위치 및 차동 입력 및 출력을 계산
EV XEQ-3 모노 3웨이 크로스오버 프로세서 사양
채널 구성 모노 thren방법 / switehabio 모노 양방향
필터 유형 Linkwitz-Riloy(옥타브 감쇠당 24dB)
중저음 : 80,125,150,250,500 및 1300Hz
중간 높음 : s00,800,1250,1600,5000 및 8C00 H
출력 지연 유형 4차 a-pass 연속 가변성 주파수 응답 출력 합계
중앙 멈숨쇠의 레벨제어 2,000-0HM 부하 20-20D00 HA +05 de
총 고주하 왜곡 20-20,000Hz 일반 : 0.02% 최대: 0196
노이즈 각 출력 ,컨트롤 플랫 20-20,000Hz
노이즈 대여폭 90 O5u
필터 유형 2차 Buterwonh(옥타브당 12dB 소프)
입력 유형 액티 데렌티
최대 레벨 +18 CBu
임피던스 200000 ofims
공통 모드 제거 비율 일반 –S5dB
최대 레벨 18dBu 임피던스 10ms
최소 손실 임피던스 출력 레벨 :690cms
커넥터 PCAYpe phore jec
공통베이스 출력임피던스 1.800옴
전력 요구 사항 100-120Vac
전체 치수 44mm 1.73인치 높이 :483mm(5mm 19.01인치) , (7 28인치) 깊이
제품 수량 :2개
제품 가격 : 가격 문의
김실장 : 010-8535-5421
전면 사진
후면 사진
ART MX 622 듀얼 스테레오 채널 믹서 기능
별도의 스테레오 레코드 출력
레벨 컨트롤 및 클립 표시기
다용도 2밴드 마스터 EQ
레벨 독립 레벨 컨트롤이 있는 효과 루프
별도의 레벨 컨트롤이 있는 3개의 스테레오 RCA 입력
마이크 채널을 위한 선택 가능한 15볼트 팬텀 전원
3개의 균형 XLR 입력 전환 가능한 마이크 /라인 레벨
최대 이득 :56dB/26dB 마이크 / 라인 /26dB RCA입력
균형잡힌 TRS 1/4인치 메인 출력 잭(마스터 레벨 컨트롤 포함)
출력 연결: TRS 밸런스드 1/4인치 (*2)1/4인치 언벨런스드(*1)/RCA(*2)
ART MX 622 듀얼 스테레오 채널 믹서 스펙
채널 : 6채널
입력-마이크 : 프리앰프 3×XLR
팬텀 파워 : 채널(4~6),15V
입력-라인 : 6×RCA(스테레오)
출력-라인 : 2×1/4“
출력-기타 :2×RCA(녹음)
I/O보내기/반환 :1×11/4”(보내기), 211/4”(반환)
EQ밴드 : 고음, 저음
렉마운트 가능 :예
치수 : 1.75×19.0×6.0
폭 :19”
깊이 : 6“
무게 :6.2파운드
이퀄라이저 범위 : +/-12dB @100Hz & 10KHz
신호 대 잡음비 : 입력 90dB
제품 수량 : 1개
제품 가격 : 가격 문의
김 실장 : 010-8535–5421
전 면 사 진
후 면 사 진
dbx231s 듀얼채널31밴드 이퀄라이저 설명
108dB 이상의 동적범위를 가짐
확장된 10Hz ~ 50kHz 주파수 응답
입력 게인 범위 : -12dB ~ +12dB
듀얼 31밴드 채널 / 1/3옥타브 고정 Q 주파수 대역
출력 레벨 모니터링을 위한 4-세그먼트 LED 래더
클립 LED : 내부 신호 레벨이 클리핑 아래 3dB 도달할 때마다 켜짐
전면 바이패스 스위치 : 신호 경로에서 그래픽 이퀄라이져 섹션을 제거
– (스위치는 INPUT GAIN / LOW CUT 필터에 영향을 주지않음)
부스트 / 컷 범위 : -6dB ~ +6dB -12dB ~ +12dB (전환이 가능)
EQ가 바이패스 모드일때 켜짐(빨간색)-클리핑보다 3dB 낮고 +18dBu 로 표시됨
dbx231s 듀얼채널31밴드 이퀄라이저 스펙
장비 수량 : 3개
제품 가격 : 가격 문의
문의 : 010-8525-5421
전 면 사 진
측 면 사 진
후 면 사 진
Mackie -CFX16 16채널 컴팩트 통합라이브 사운드믹스 설명
소형 라이브 사운드 믹서로서 모든 중소 규모, 클럽, 회의실, 성역, 야외 모임의 사운드 강화 요구사항에 충족설계
60mm 메인 믹스 스테레오 페이더
Eain 믹싱을 위한 TRS 인서트 잭
스테레오 효과 반환을 위한 Level. controls
스테레오 레벨 컨트롤이 있는 RG테이프 입력 단자
레벨 컨트롤이 있는 헤드폰 출력
가변 입력 게인 (-20 ~ +20dB) – 2개의 프리/ 포스트 페이더 aux센드
-2개의 포스트 페이더 효과 4밴드 E팬, 음소거 및 1-2/3-4 버스
하이 컬리티 이펙트내장- 별도의 프로세서나 케이블이 필요치 않음
액티브 라우드 스피커를 함께 사용시 최고의 사운드 컬리티를 즐길 수 있슴
단단하면서도 경량의 스틸 소재의 하우징
Mackie -CFX16 16채널 컴팩트 통합라이브 사운드믹스 스펙
Frequency Response
Mic Input to any Output ( Gain at 0 dB) : +0, -1dB, 32Hz to 20Khz
Distortion
THD and SMPTF IMD ; 20 Hz to 20 kHz
Mic Input to Main Output : <<0.05% @ +4 dBu output
Noise
20 Hz to 20 khz BW ( 150옴 source impedancne)
Equivalent input Noise ( EIN) : -127 dBu
Residual Output Noise : Main , Monitor and Effects outputs , Channel & Mater levels off : -95dBu
Common Mode Rejection Ratio ( CMRR ) : 60dB @ 1kHz @ 0sB
Crosstalk
Adjacent Inputs or input to Output : -90dB @ 1khz
Fader Off : -90dB @ 1khz
Mute Switch and Break Switch Mute : -80dB @ 1khz
Input Gain Control Range
Mino Channels
Min in : +5dB to +50dB Line in : -15dB to +30dB
Stereo Channels
Line in : -20dB to +20dB
Phantom Power : +48V DC
Equalization
Low Cut : 100Hz -18dB / octave
Mono Channel EQ
High : +- 15dB @ 12kHz
Mid : +- 15dB @ 100Hz to 8kHz
Low : +- 15dB @ 80Hz
Stereo Channel EQ
High : +- 15dB @ 12kHz
High Mid : +- 15dB @ 3kHz
Low Mid : +- 15dB @ 400Hz
Low : +- 15dB @ 80Hz
Graphic EQ (9 bands)
Q = 1.414 ISO octave centers +- 15dB @ 63, 125, 500, 1k, 2k, 4k ,8k, 16k Hz
Mixer Rated Output
Main Sub Aux & Efx : +4dBU
Maximum Rated Output : +20dBu
Maximum Input Levels
Mic Input : -28dBu Gain @ +50dB , +18dBu Gain @ +6dB
Lin Input : -8dBu Gain @ +30dB , +38dBu Gain @ -15dB
Insert Input, Stero Line Inptut, Tape Input, and Effects Retum : +20dBu
판매 완료
제품 구매 : 가격 문의
문의 : 010-8535-5421
제품 전면 사진
제품 후면 사진
YAMAHA -(MG10/2) 스트레오믹스 설명
10개 입력 채널 / 2개 독립적인 AUX 버스 ( 외부 이펙터 및 모니터 시스템에 대한 센드로 사용 )
이중 AUX SEND 잭 / 단일 리턴 잭
메인 스테레오 출력과 2 TR IN 신호를 모니터링하는 C-R OUT 잭
팬텀 전원 공급 장치 ( 외부 전원으로 실행되는 콘덴서 마이크에 쉽게 연결)
채널1/2 ( 각각 XLR 마이크 입력 잭) , TRS 폰형인 라인 잭 장착
채널 7/8 , 9/10 ( 각각 TRS 라인 입력 잭) , RCAline 입력 잭 장착
다양한 커넥터를 통한 마이크 라인 레벨 장치 및 스테레오 출력 신디사이저에 이르기까지 다양한 장치 연결 가능
YAMAHA -(MG10/2) 스트레오믹스 스펙
장비 수량 : 1개
제품 구매 : 가격 문의
제품 전면 사진
제품 후면 사진
제품 측면 사진
XENYX 1204USB 아날로그 믹서 설명
XENYX 1204USB 아날로그 믹서 스펙
장비 수량 : 1개
제품 가격 : 가격 문의
제품 전면 패널 사진
제품 후면 패널 사진
제품 상세 특징
/ 10 개 세그먼트 3색 / 측광 2개의 하위 그룹출력 / 별도의 모노 섬 출력
장비스펙
장비 수량 : 1개
제품가격 : 가격 문의
제품 전면 패널 사진
전면 후면 패널 사진
제품 상세 특징
장비 스펙
장비 수량 : 1개
제품 가격 : 가격 문의
제품 전면 패널 사진
제품 후면 패널사진
제품 상세특징
장비 스펙
장비수량 : 1개
제품가격 : 가격 문의
제품 전면 패널 사진
제품 후면 패널 사진
제품 상세 특징
장비 스펙
장비 수량 : 1개
제품 가격 : 가격문의
39사단 충무교회 이번 공사는 음향시스템만 작업했는데, av팀의 대표선수인 SE AUDIO 사의 MF3A 스피커 시스템과 모니터 스피커로는 COX 8 스피커마이크는 EV 폴라초이스 구즈넥 을 설치 하였습니다.
39사단 충무교회는 열정이 충만하신 젊은 군종목사님께서 신병들을 삼촌처럼 인자하고 따뜻하게 인도하고 계십니다.
여러 문제점들중 노후된 장비 교체가 우선이였고 메인 스피커 역시 유닛 고장도 고장이지만 스피커 음향각도 맞지가 않아 메일 스피커 위치 및 스피커도 교체 결정

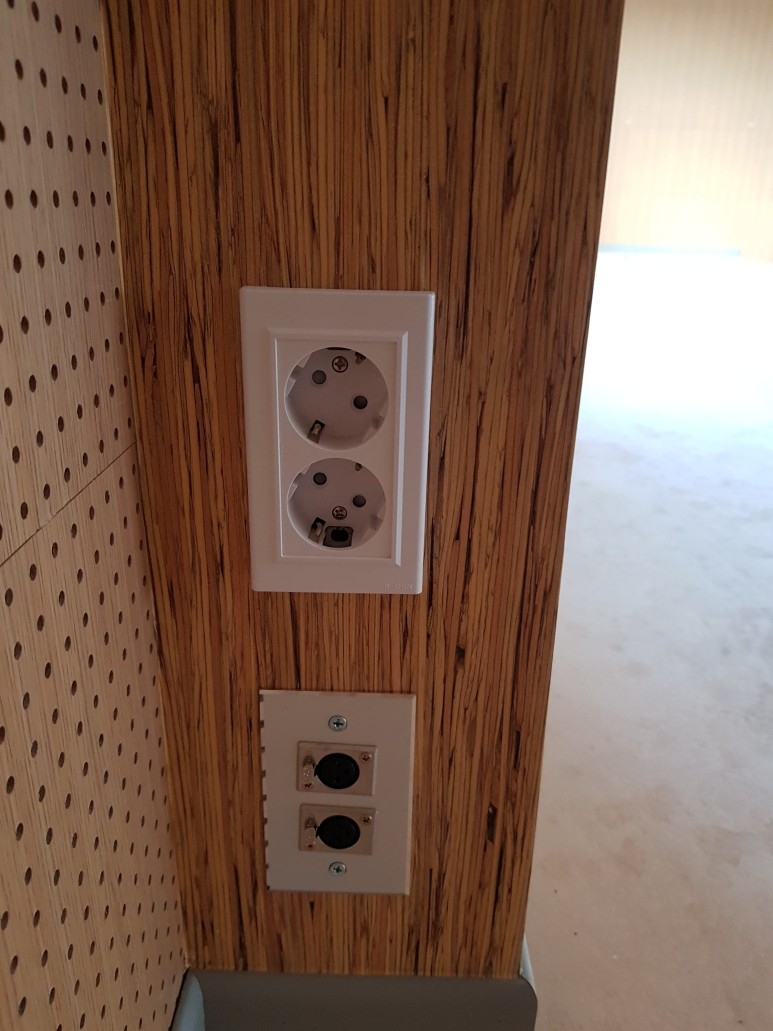

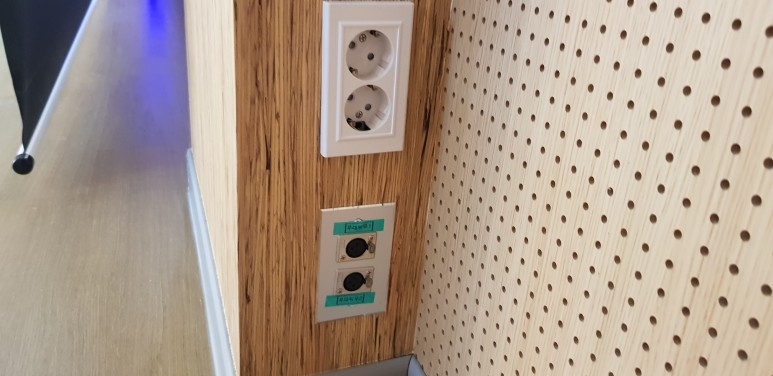

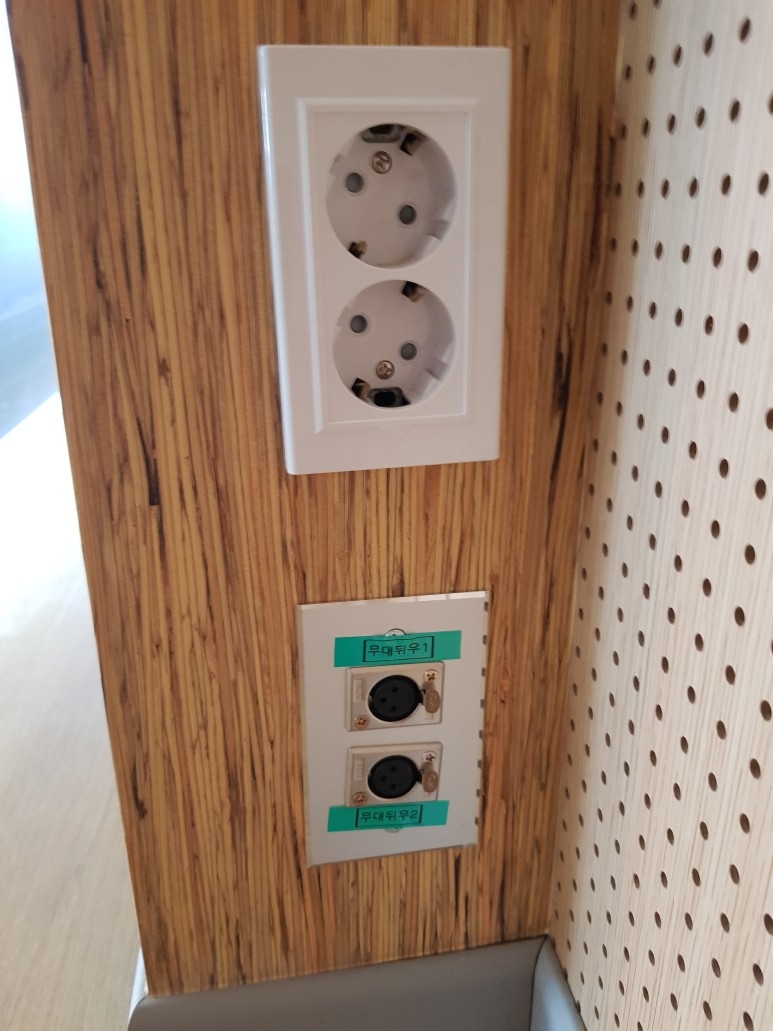

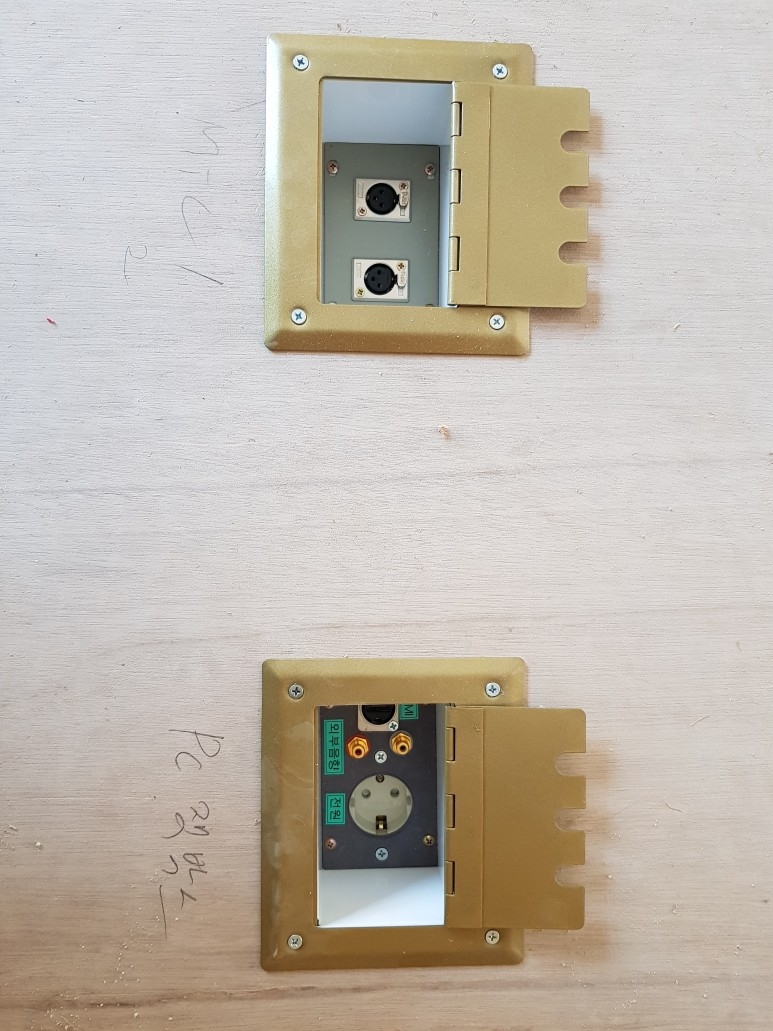

그리고 악기를 사용할수있는 마이크 잭박스들이 하나도 없어 잭박스들도 추가 결정
FOH를 2층에 설치하여 보다 편리하게 조작할수있게 콘솔테이블도 만들기로 결정하였습니다.
기타등등 충무교회에 1차 음향 시스템을 교체 공사를 진행 하였습니다.
음 향 장 비 설 치 전
시 연 장 비 테 스 트
제품 선정 전에 1개월 정도를 테스트하여 실제로 사용해 보시고 본 시스템으로 선택을 하셨습니다.

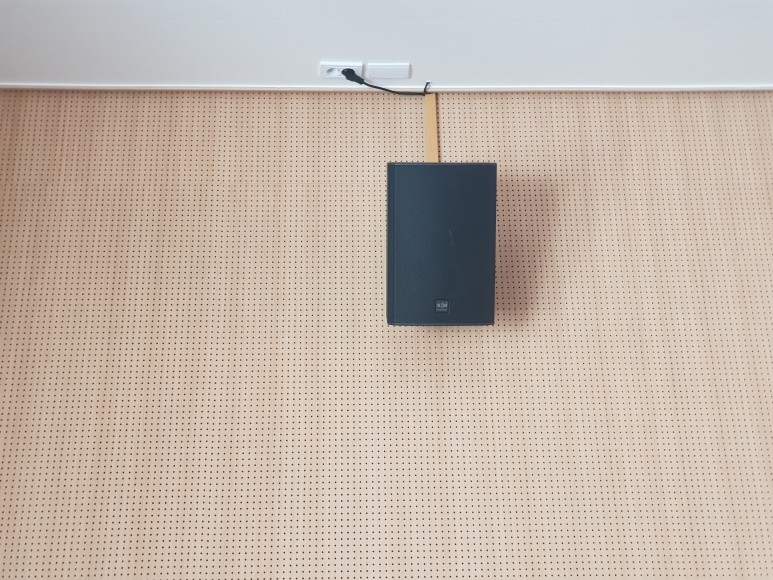

SE AUDIO 사의 MF3A 스피커 시스템과 모니터 스피커로는 COX 8 스피커마이크는 EV 폴라초이스 구즈넥
설치 할 장비들을 충분한 검증 시간을 가져 설치를 진행했습니다.
음 향 장 비 설 치
케이블 (Belden/canare),커넥터(NEUTRIK) 하나에도 고민을 많이 했습니다.

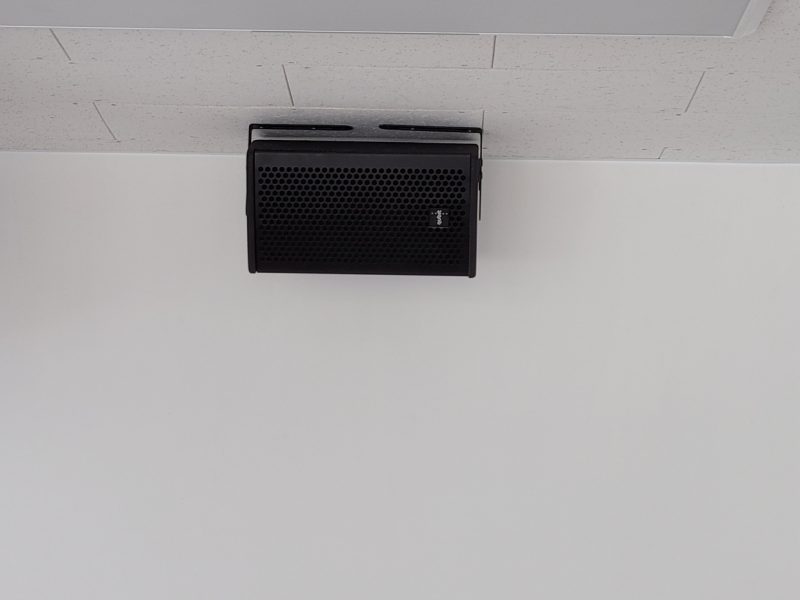

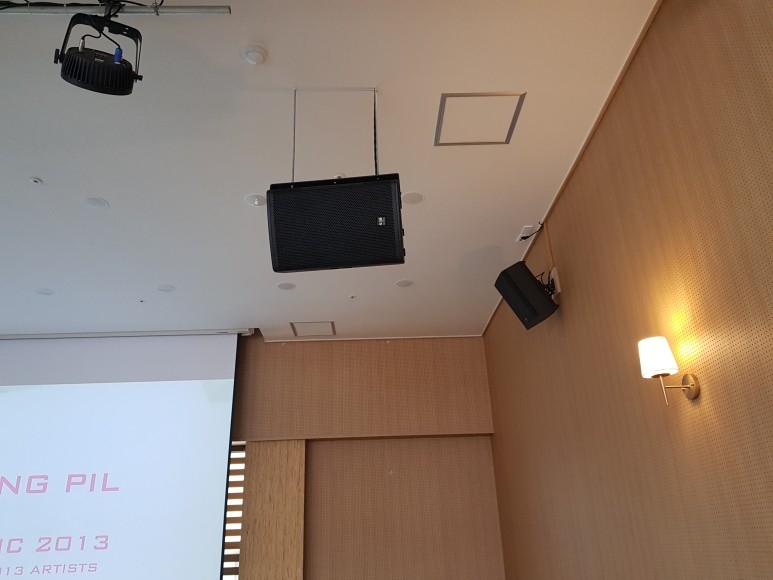

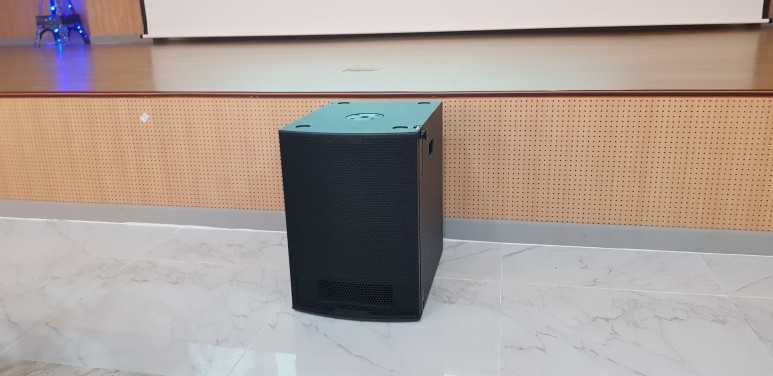

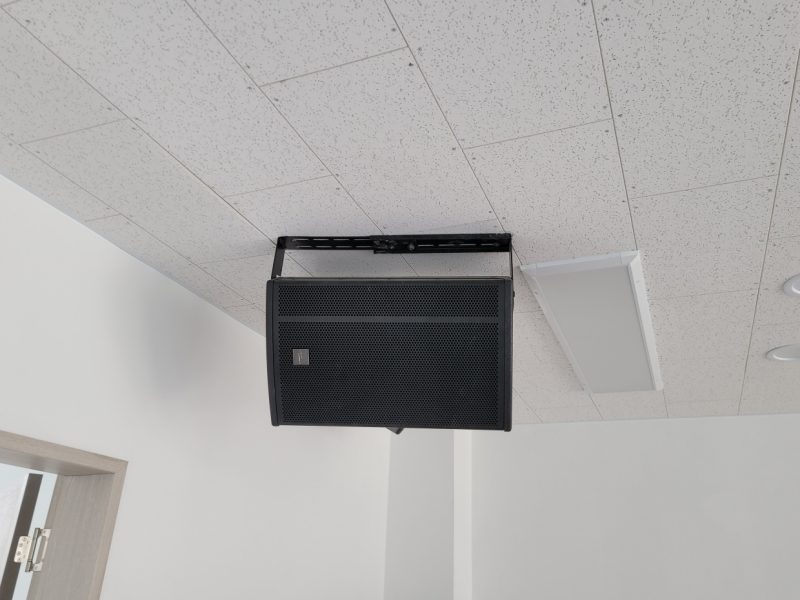

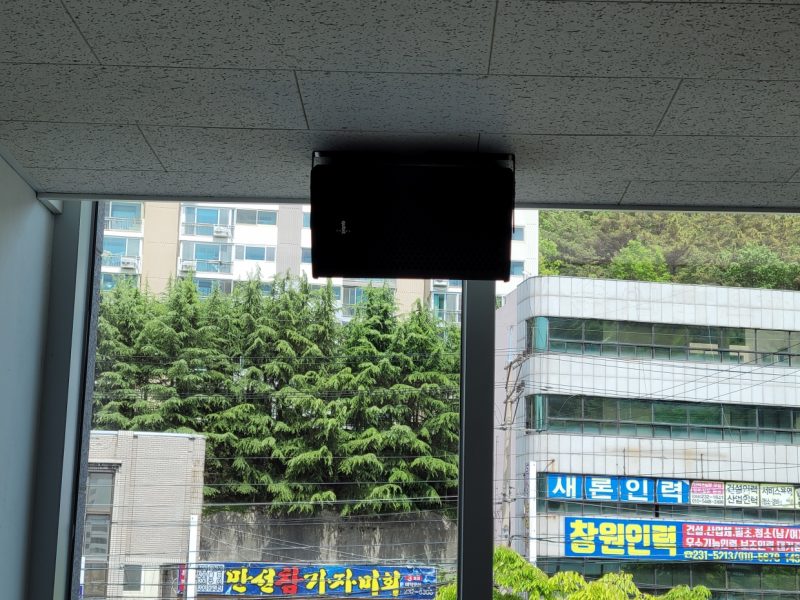

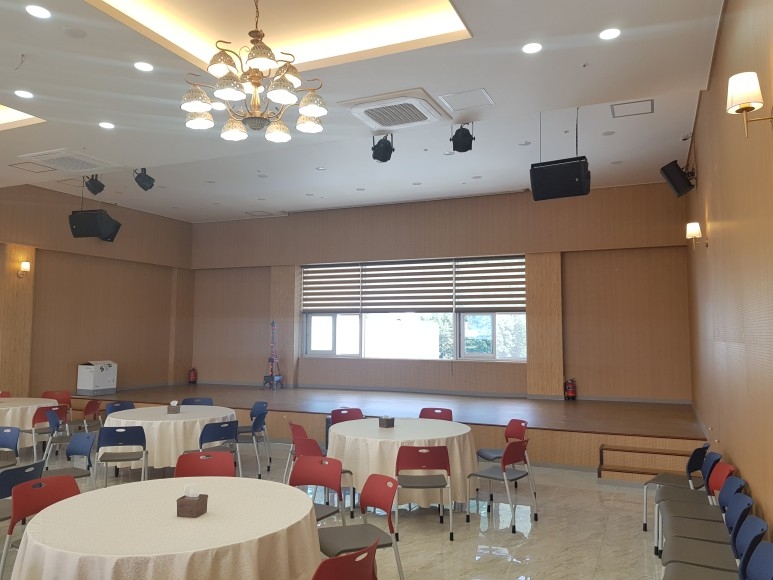

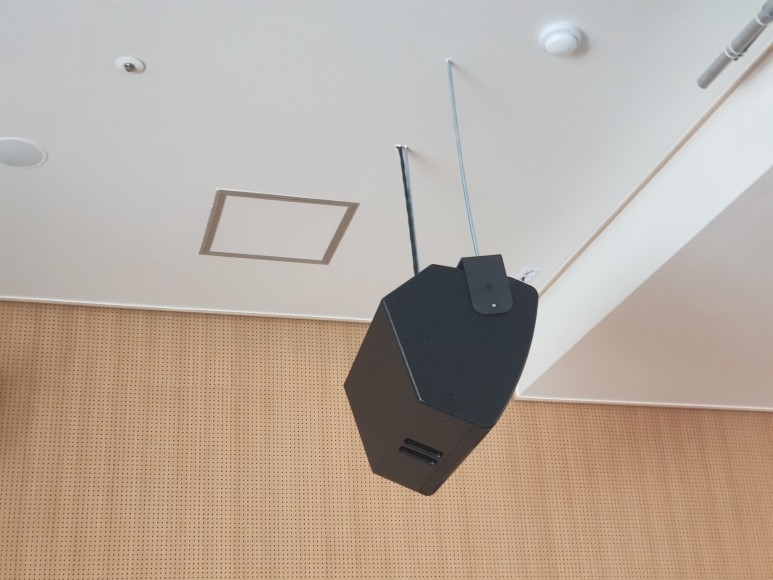

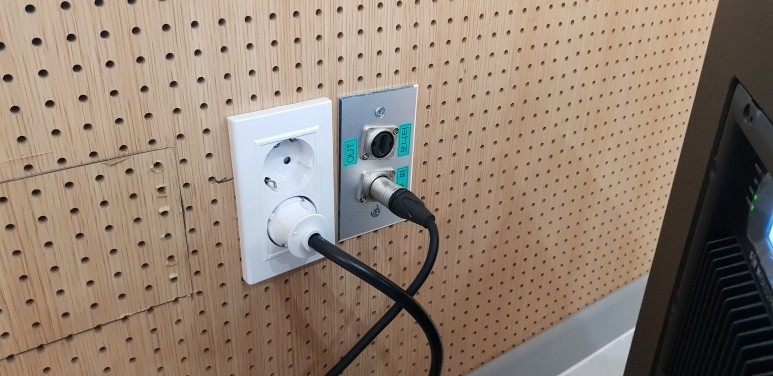

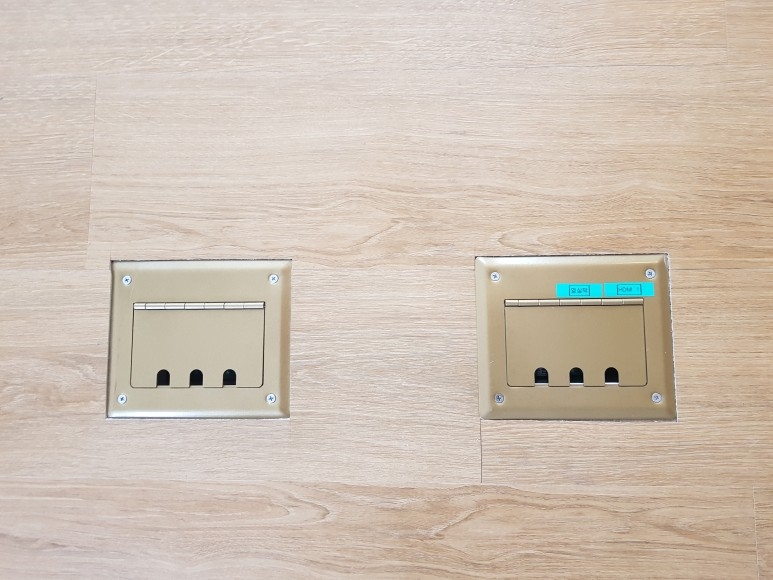

음 향 장 비 설 치 완 료
이 현장은 조카같은 장병들을 보니까 특히 애착이가서 많은걸 만들어줬는데요.

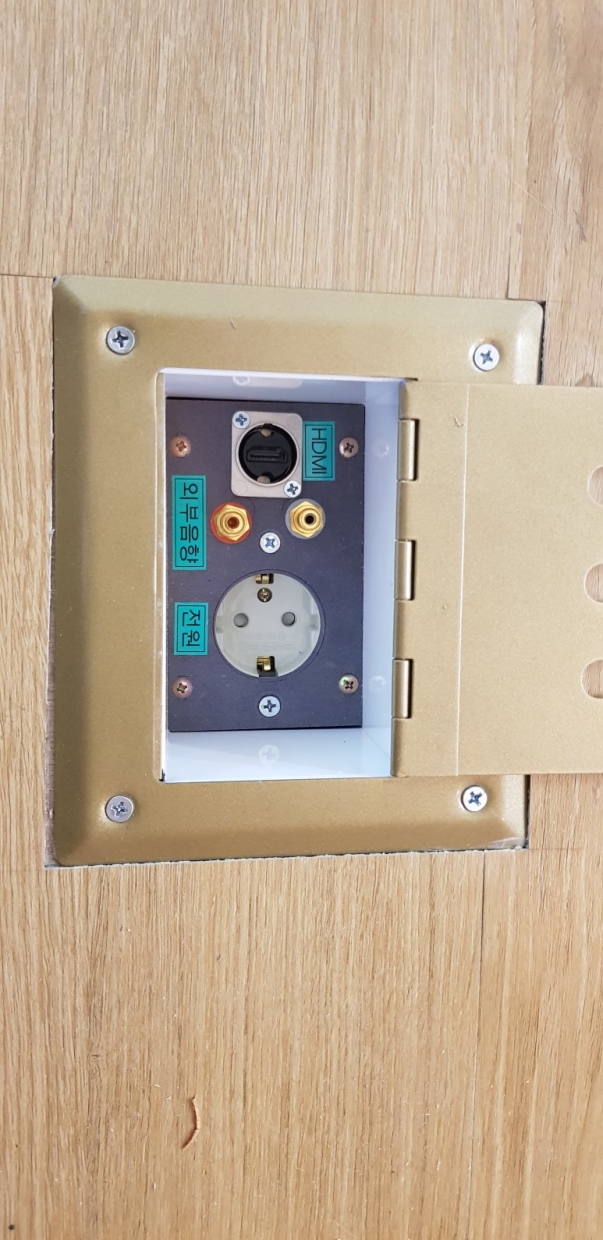

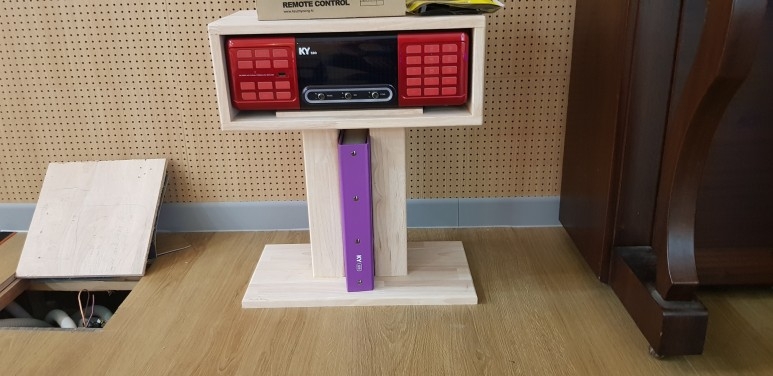

목사님이 보실 강대상 모니터 TV스텐드와, 콘솔 데스크의 자유경첩 문과 마이크 잭박스 등은 직접 만들어서 기부하였습니다.
목적 합리성과 미적 가치를 지켜내는 음향.영상 시스템 시공
일반적으로 음향영상 시스템의 견적에는 시공사의 노하우가 표현이 잘되지 않아 기술력을 가진 회사들이 불리한 경우들이 많다.
하지만 이번의 시공에서도 드러났듯이 한정된 예산과 같은 장비들로 시공사의 노하우와 기술력 그리고 시공 당시의 정성이 있다면 충분히 드라마틱한 결과를 만들어 낼수있다 증명할수 있는 회사가 바로 주식회사 에이브이팀입니다.^^

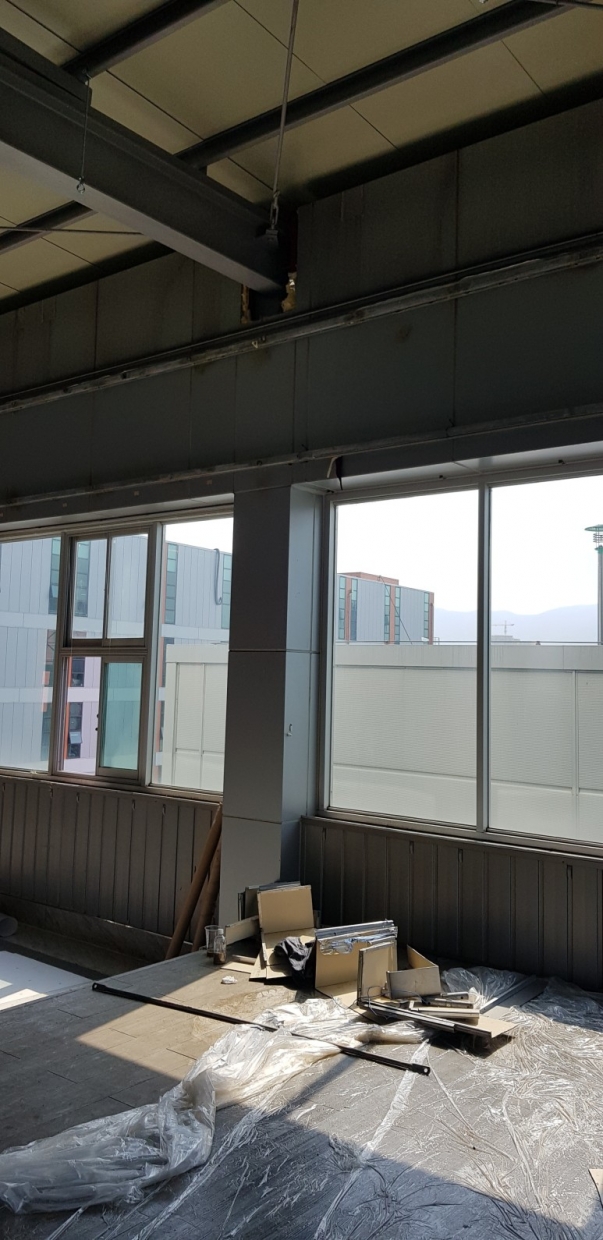

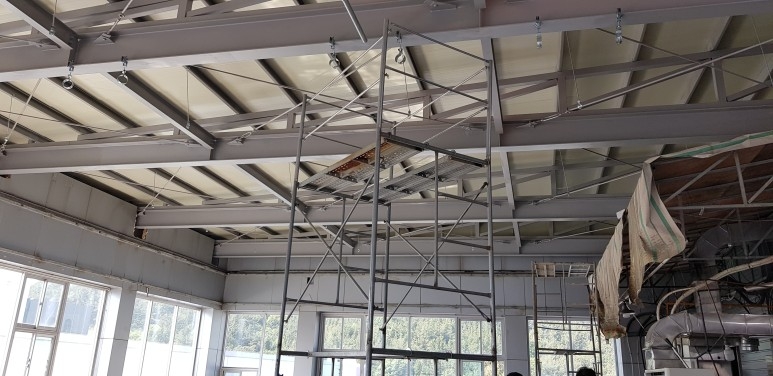

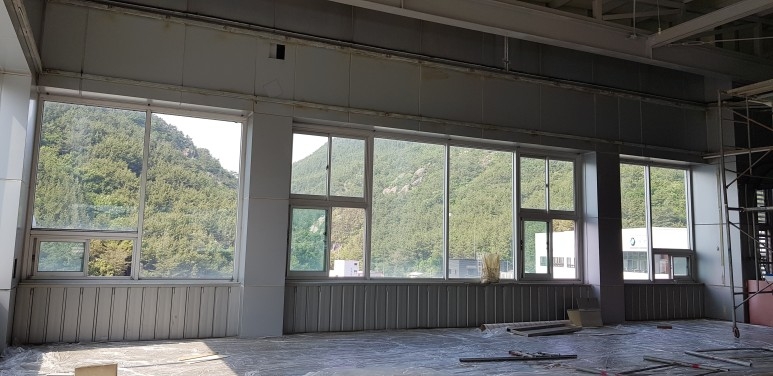

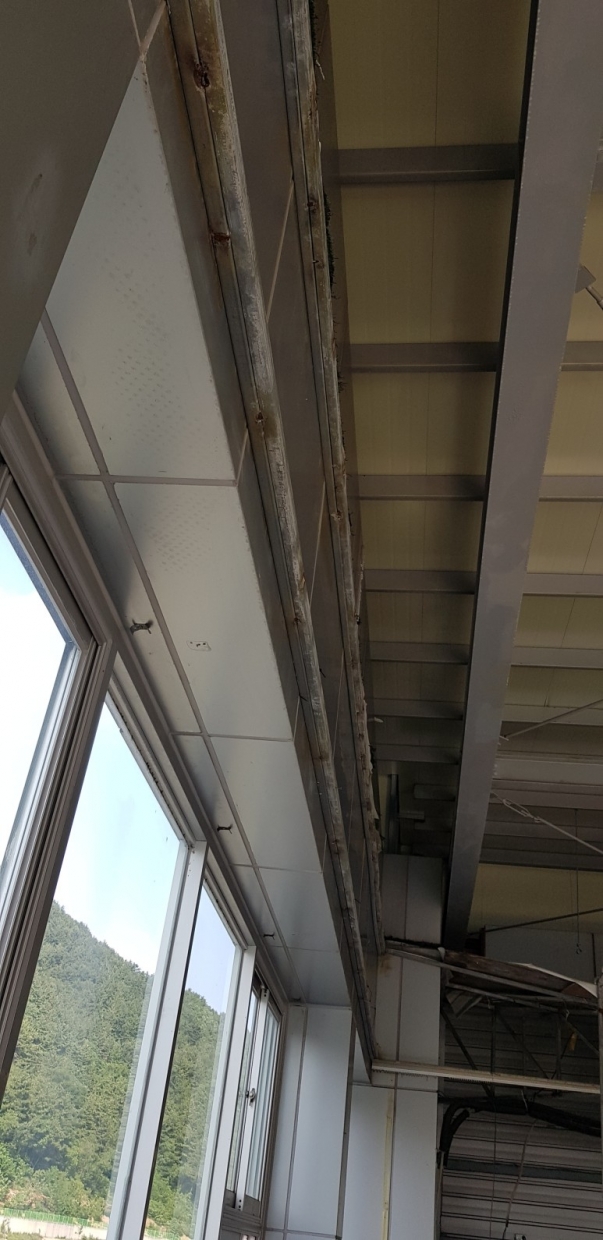

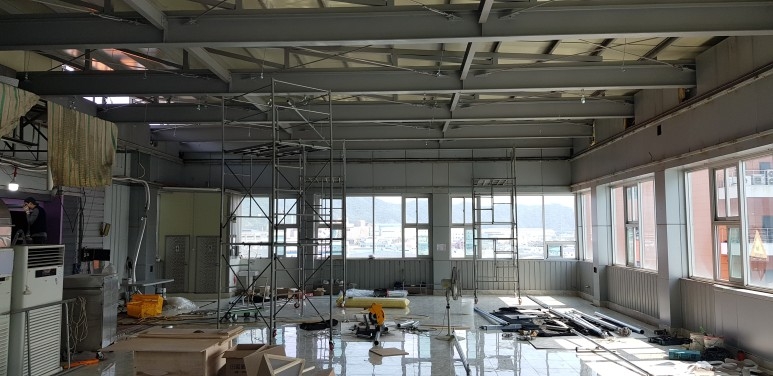

설치 전

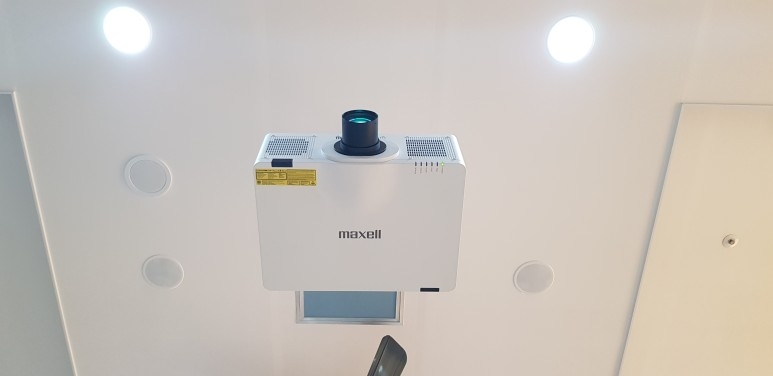

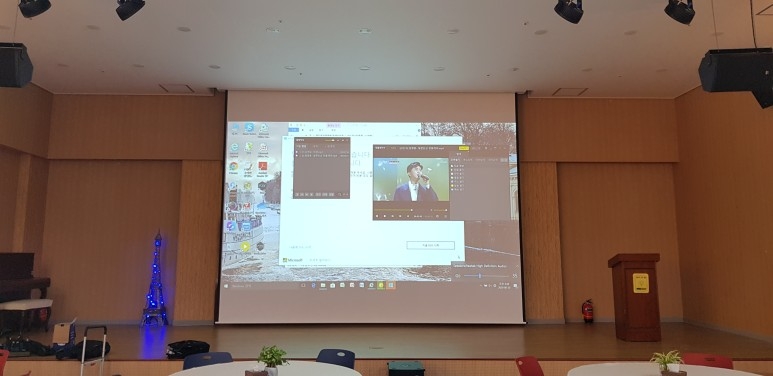

설치 후
