(설치) 칠원고등학교 스피커 설치

Speaker Line Checker : 2개
Speaker(Column) : 38개
Speaker(Ceiling) : 21개

교실이랑 복도에 스피커를 설치하러 갔습니다.



나무를 이용하여 스피커를 설치할 위치를 확인하는 작업입니다.



스피커를 설치하고 선로 연결까지 깔끔하게 하였습니다.



교실에 스피커2개씩 전 교실에 다 달았습니다.



교실,행정실,도서관은 Column / 복도,교장실,보건실은 Ceiling



Line Checker를 통하여 스피커를 관리하기 더욱 간편해집니다.
연결되어 있는 선들이 많기 때문에 깔끔하게 보일수 있도록 선 정리까지 하였습니다.

(설치) 칠원중학교 대형스크린 설치

전동스크린 : 6000 x 5000 m/m 전동 노출 (300″)

300인치 대형 전동 스크린을 교체하였습니다.



기존에 설치 되어있는 스크린은 모터고장으로 인하여 자르고 있습니다.



사다리차가 들어오기 제한되기 때문에 스크린을 올리거나 내릴때 체인으로 떨어지지 않도록 단단히 고정시켜줍니다.



스크린을 올리거나 내릴때 옆에서 잡아 줌으로서 좌우 균형을 잡아 줍니다.



교체하고나서 양쪽 날개에 단단히 고정이 되도록 볼트,너트로 단단히 고정을 시켰습니다.



설치 완료 후 전기선을 연결하여 작동이 되는지 마무리 확인을 하였습니다.

(설치) 마산중앙초등학교 빔프로젝터/스크린 이전설치

마산중앙초등학교에 교실 리모델링을 하면서 빔프로젝터와 전동스크린을 이전설치를 하였습니다.

교실 리모델링하는중에 스크린을 창고에 넣었다가 설치를 할려고 꺼냈습니다.



스크린의 길이를 확인하여 천장에 그라인더를 사용하여 천장(텍스)를 잘라줍니다.



스크린을 넣고 떨어지거나 흔들리지 않게 고정을 시킵니다.



전기선을 연결 후 정상적으로 작동되는지까지 확인!



빔프로젝터도 연결 완료!



영상이 정상적으로 나오는지까지도 확인을 했습니다.



기존에 사용중인 스크린을 다른곳에 이전설치 하였기때문에 스크린의 상태는 구김이 조금 있습니다.

(설치) 유원초등학교 영사용스크린/자동승강조명장치 설치

영사용스크린(YC-R00HG) : 4000 X 3000mm (200인치)
자동승강조명장치(YC-B06) : 6m

설치를 하기 전에 현장 확인하고 미팅을 하였습니다.



좌측(자동승강조명장치) / 우측(영사용스크린)



현장에서 물품을 개봉하여 손상없이 설치를 합니다.!



흔들리거나 떨어지지 않게 완벽한 고정까지 !!
(천장 공사가 진행중이기 때문에 고정까지만 하였습니다.)



스크린의 위치확인, 수평까지 확인을 하였습니다.



천장공사가 마무리 되면 깔끔하게 되고 전기연결까지 마무리 하고 테스트까지 !



앞(영사용스크린) / 뒤(자동승강조명장치)



리모컨이 2개이기 때문에 라벨로 표시까지 하였습니다.

설치사례 – 경기장 / 야외무대

경기장이나 야외무대 같은경우 스피커에 비나 눈이 들어가 부식이 될수 있기 때문에  방수가 가능한 스피커를 설치를 해주는게 좋습니다.



물이 많은곳은 습기가 많기때문에 부식되는 경우가 많습니다.
스피커 설치할때 방수시험이 완료된 장비를 사용하는게 좋습니다.







무대주변 흡음방법

1. 무대주변 흡음방법

[꾸미기]3noname01

최근에 시공한 송탄동성교회 무대 주변 흡음방식입니다. 스피커를 제외한 오디오믹서와 앰프, 이퀄라이저 등 동일한 시스템입니다.

강대상 뒷부분을 대리석으로 마감하는 관계로 모니터스피커를 측면 분사하는 방식으로 위치하고
대신 무대 코너 부분을 정각목 겔러리와 목보보드를 이용해서 코너흡음처리 했습니다.

[꾸미기]3noname02

50mm 목모보드로 무대 옆면을 흡음하고, 코너 정면부는 정각목 겔러리를 이용했으며 겔러리 안은 50mm흡음재를 넣었습니다.
채광창은 예배가 없을 때는 현 상태지만 예배 시에는 전동커튼을 이용해서 커튼이 쳐지며 커튼 흡음합니다.

[꾸미기]3noname03 [꾸미기]3noname04 [꾸미기]3noname05

위 이미지는 겔러리창을 이용한 무대흡음방식입니다. 역시나 겔러리 안은 50mm 흡음재를 넣었습니다.

[꾸미기]3noname06

겔러창의 방향을 자세히 보시면 중간의 겔러리창의 방향이 위로 향했습니다. 이처럼 방향을 달리하는 방법도 좋은 선택입니다.

[꾸미기]3noname07

무대 뒤를 흡음 뿜칠을 하였습니다. 뿜칠 시 파란색 페인트를 섞어 몇 번의 색감선택 후 변경하였습니다.
뿜칠뿐만 아니라, 인조 수목 등도 흡음에 대단한 효과가 있습니다.

[꾸미기]3noname08 [꾸미기]3noname09

무대 뒷부분을 흡음 뿜칠 뿐만 아니라 공명판괴 인조수목 등을 이용해 흡음과 분산을 합니다.



아래 이미지는 십자가 주변을 목모보드로 마감한 모습과 50mm 흡음재를 푸른색 패브릭천을 이용해 감싸서 흡음 처리한 모습입니다.

[꾸미기]3noname10 [꾸미기]3noname11 [꾸미기]3noname12

위 이미지 모두 십자가 주변은 목모보드로 마감 처리한 모습입니다.



[꾸미기]3noname13 [꾸미기]3noname14

목모보드와 겔러리창을 이용한 흡음방법과 커튼을 이용한 무대주변 흡음방법

[꾸미기]3noname15 [꾸미기]3noname16

정각목 겔러리 속에 합성수지 흡음재를 넣고 무대 주변을 분산처리한 모습입니다.





2. 홀의 뒷부분 흡음처리 방법

[꾸미기]3noname17

교회의 본당 홀의 뒷부분입니다. 공명판을 이용해 중고음의 흡음과 전체 주파수대역의 분산을 이루어
1차 반사음을 완전히 사라지게 하여 직접음의 명료도를 높입니다.

[꾸미기]3noname18

최근에 시공한 송탄동성교회의 자모실 유리 기울임 방식과 홀의 코너 흡음처리 방식입니다.
1차 반사음이 홀의 뒷부분 코너에 모이지 않도록 큰 겔러리창을 뒷부분에 배체해서 1차 반사를 최대한 줄입니다.
“ㄱ”자 되는 모서리는 소리를 보내온 방향으로 그대로 되돌려 보내는 성질이 있습니다.
좁은 홀의 경우, 겔러리와 자모실 유리 주변은 아트보드나 목모보드로 마감하신다면 더 큰 흡음 효과가 있습니다.

[꾸미기]3noname19 [꾸미기]3noname20

“ㄱ”자 되는 모서리 부분을 커튼으로 흡음처리한 방식과 겔러리로 마감한 모습입니다.

[꾸미기]3noname21 [꾸미기]3noname22

최근에 시공한 천안 교회 자모실 유리와 벽 자체를 완전히 기울인 모습입니다.
벽면은 흡음재인 아트보드로 마감을 했고, 합판이나 석고를 대지 않고 다루끼목에 바로 붙여서 아트보드 안에 공간을 두었습니다.



[꾸미기]3noname23 [꾸미기]3noname24

아트보드



[꾸미기]3noname25

몯모보드(10mm ~ 50mm)

[꾸미기]3noname26

흡음재(10mm ~ 50mm) / 합성수지

[꾸미기]3noname27

방송실이나 자모실 벽면을 아트보드로 마감하고 합판이나 석고보드를 대지 않고 공간을 두고 마감처리한 방법입니다.



반사음의제어

음향 상태를 호전 시킬 수 있는 보편적인 다섯 가지의 방법이 있습니다.
그것은 반사음의 제어, 반향의 제어, 공진의 제어, 콤필터의 제어, 플러터 에코의 제어입니다.  그 중에서도 오늘은 반사음의 제어에 대해서 알아보겠습니다.



고역 반사음의 제어

1차 반사음 들을 효과적으로 제어하기 위해서는 흡음재나 분산재의 적절한 배치와 배합이 필요합니다.
흡음재는 벽면에 반사되는 음을 흡수 함으로서, 상대적으로 직접음을 부각시켜 음을 선명하게 해줍니다.
반면에 분산재는 반사음을 빗살처럼 퍼지게 하여 넓은 분산장(diffusion field)을 제공 함으로서, 밀도있는 음장감을 만들어 줍니다.

분산장은 음장감 뿐만 아니라, 1차 반사음을 잘게 흩어지게 함으로서, 반사음의 음압(dB)과 에너지를 감소하게 만듭니다.
그러므로 이들 분산 약화된 반사음의 도달시간은 직접음에 비해 지연됩니다.
지연된 분산음은 직접음을 상대적으로 부각시켜 주므로 스테레오 이미지를 좋게 해줍니다.

일반적으로 흡음재의 사용은 반사음을 흡수 함으로서 직접음을 부각 시켜, 선명하고 스테레오 이미지가 좋은 음을 만들어주지요.
그렇지만 지나친 흡음재의 사용은 음의 반향(잔향)의 감소를 가져 오므로, 음장감(ambience)과 확장감(spaciousness)을 줄게 하여, 답답하고 건조한 음을 만들게 됩니다.

고음역의 제어를 위해서는 1차 반사면에 적절한 흡음재와 분산재의 배합이 필요합니다. 그리고 모서리 부분의 왜곡 축적된 편향음도 흡수하고 분산하는데 노력을 해야합니다. 참고로 흡음재나 분산재를 설치하기 위한 1차 반사 포인트를 찾는 방법은 다음과 같습니다.

거울을 양측 벽면에 완전히 직각이 되도록 붙이고, 앞뒤 또는 양옆으로 움직이다 보면, 청취석에서 거울을 통해 스피커의 트위터가 보이는 지점이 있습니다. 바로 이곳이 1차 반사음, 즉 초기 반사음(early reflection)이 부딪치는 부분이므로, 이 지점에 흡음재 또는 분산재를 설치하면 된됩니다.

그리고 바닥의 반사음을 제어 하기 위해서는 카펫을 이용하는 것이 가장 보편적이고 널리 알려진 방법 이지요. 바닥이나 천정의 1차 반사 지점을 찾는 방법도 거울을 사용하여 동일한 방법으로 하면 됩니다. 그리고 스피커 뒷 벽면은 회절 반사음이 많은 곳이므로, 스피커 사이의 뒷 벽면의 중앙에 흡음재나 분산재를 설치하여 줍니다.

이상과 같이 1차 반사음 포인트들을 유공성 흡음재나 분산재로 처리하여 주면, 음악은 한층 깨끗하고 정확한 스테레오 이미지를 청취자에게 제공하게 될 것입니다.

저역 반사음의 제어

소리는 공기 속에서 파동(wave)에 의해 전달됩니다.고음역은 빛에 가까운 파동인데 반하여, 저음역으로 갈수록 그 파동은 파도와 같이 커지게 되지요. 그러므로 저음역은 빛의 반사가 아니라, 물결과 같은 회절파가 됩니다.

이 저음역이 그것의 파장보다 작은 장애물에 부딪히게 되면 쉽게 반사 되지 않고 진행 방향을 바꾸는 회절(diffraction)이 일어납니다. 따라서 스피커에서 발생된 저음은 벽면이나 천정을 물 흐르듯이 돌아 나와 이동합니다.

특히 파장(wavelength)이 큰 저음 일수록 회절이 원활합니다. 파장이 어느 정도 커질 때, 마주보고 있는 양 벽면 사이에서 공기의 울림이 발생됩니다. 파장이 클 때, 마주보고 있는 양 벽면 사이에서 정지된 물결 모양의 공명(정재파, standing wave)이 발생 되기 쉽습니다.

이와 같은 공명이 발생되면, 소리는 더욱 시끄러워 지고, 감쇄가 고음역 보다 서서히 이루어집니다.일반적으로 룸은 직사각형의 양 벽면이 서로 마주보고 있는 형태이므로, 정재파(standing wave)가 발생됩니다. 특히 저음역은 300Hz 이하의 주파수 인데, 이것은 전체 음향 주파수의 반을 차지하는 넓은 대역을 가지고 있습니다.

정재파와 같은 공명(resonance)이 발생되면 소리는 더욱 시끄러워 지고, 쉽게 사라지지 않습니다. 이 때는 반사되는 양 벽면에 저음을 흡수 하거나 분산 할 수 있는 음향재(acoustic materials)를 설치 하여야 합니다.

분산재로도 저역 반사음을 약화 시킬 수 있으나, 가능한 흡수기를 사용 하여야 합니다. 또한 스피커에서 새롭게 발생된 소리는 소멸이 끝나지 않은 반사음과 부딛쳐 축적되는 현상이 발생됩니다.

이때 소리 에너지의 축적은 저음 일수록 빠르고 큽니다. 특히 벽면 모서리의 반사는 평면의 반사보다 에너지가 줄어 들지만, 모서리의 표면이 딱딱 하므로 전반적인 음압이 감소하지 않고, 모서리 부분의 모드 축적 현상이 강화됩니다.

이 같은 모드(mode)는 서로 중첩 됨으로서 소리의 음색을 변화 시키지요. 따라서 모드 축적을 제어하기 위해, 흡음재를 벽면 모서리 뿐만 아니라, 모드가 중첩되는 벽면에 추가로 설치하여 제거 하는 것이 좋습니다.

Fender Audio(PD-250) 스피커

입력 : 6개 (4mic / lin + 1 stereo + 1 aux)
전원 : AC 220V
전체 출력 : 250W (125W + 125W)
크기 : 840mm X 615mm X 300mm
무게 : 24Kg
주파수범위 : 150Hz ~ 20KHz
우퍼 : 40Hz ~ 약 350Hz
특징
1. 입력되는 마이크 신호에 맞게 다른 입력 신호의 음량이 자동으로 줄어드는 Vocal Input Priority(음성 입력 우선 순위)
2. 간편한 톤 컨트롤을 위한 One Touch EQ, 디지털 리버브 등 다양한 기능 제공
3. 가겹고 견고해서 휴대 및 설치/해체가 간편
4. 스피커, 앰프, 믹서가 하나로 통합된 휴대용 PA 시스템

KakaoTalk_20200205_161225607_05 KakaoTalk_20200205_161225607_04 케이스에 기스만 보일뿐 충격은 절대 주지 않았습니다!

KakaoTalk_20200205_161225607_19

[꾸미기]3KakaoTalk_20200205_161225607_14 [꾸미기]3KakaoTalk_20200205_161225607_15

스피커에는 약간 얼룩을 제외한 사운드에는 아무 이상없이 깔끔하게 들립니다.

[꾸미기]3KakaoTalk_20200205_161225607_16

4개의 마이크입력과 2개 STEREO입력이 가능하며 간단한 조작으로 마이크 조절이 가능합니다.

KakaoTalk_20200205_161225607_07 KakaoTalk_20200205_161225607_08 KakaoTalk_20200205_161225607_09

심플한 외형과 수납공간으로 케이블 및 마이크 분실걱정이 없습니다.

PD-250 스피커 경우 회의실, 예배당, 버스킹, 학교, 유치원, 관공서 등… 여러군데 사용가능합니다.

저희도 00화학,00유치원에 납품하여 현재까지 회의 및 행사용 으로 이상없이 사용중입니다.

흡음율

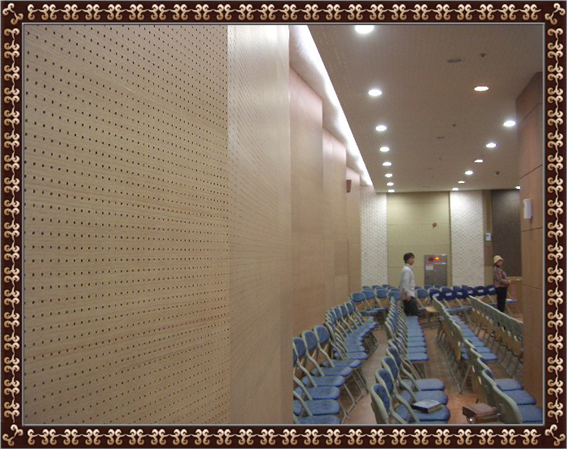

noname01

아주 중요한 요소입니다. 홀의 뒤부분입니다. 소리를 분산시켜 1차 반사음을 줄여줍니다.
천정도 한번 봐 주시죠. 한번꺽어 되돌아가려는 소리를 잡아줍니다.



흡음(흡음률)

흡음재는 다공질형, 공명형, 판 진동형의 세 종류가 있는데, 다공질형은 실이나 직물같은 섬유나 스폰지와 같이 구멍이 많이 뚫여있는 재료는 공기의 움직임에 있어서 저항이 되므로 흡음효과가 생긴다. 바닥에 카페트를 깐 실내는 흡음성이 높고, 특히 높은 주파수의 흡음효과가 크지만, 낮은 음에 대해서는 흡음 효과가 없다.

공명형은 벽에 구멍을 뚫어 그것이 공명기가 되어 특정 주파수에 대해 높은 흡음 효과를 가진다. 공진에 의해서 공기가 격렬하게 진동할 때에 에너지가 손실되는 것이다. 그러나 이것은 사용하는 음의 범위가 한정되어 있는 것이 특징이다.

또, 벽 뒤에 공간을 만드는 방법도 있는데, 이것은 벽면의 공진을 사용한 것으로 뒷면에 손실이 생기도록 재료를 부착시킨다. 이것도 공진 주파수에서 흡음효과가 있다. 여러 가지 흡음 재료들이 나오고 있지만 그것을 어떻게 적절히 사용하는가가 중요한데 많은 경험과 정확한 데이터가 필요하다.

콘서트 공연장이나 라이브 무대를 보면  주름진 커텐이나 천으로 무대나 천정에 임시적으로 흡음처리를 한 것을 볼 수 있는데 좋은 예 라 하겠다. 실제로 주름진 두꺼운 커텐은 좋은 흡음효과를 낸다. 야외 무대의 경우, 무대뒤가 아예 뚫여 있어서 피드백이 생기지 않지만, 교회의 경우 고전적 전통 방법에 의해 벽돌이나 딱딱한 나무판으로 마감을 하는 경우가 많은데 소리에는 치명적인 역할을 한다. 특히나 무대의 경우는 그 정도가 심하다. 피드백 현상으로 인해 볼륨은 더 올릴 수 없고  파워나 명료도는 생각할 수조차 없다. 무대위의 흡음은 그 무엇보다 중요하며, 무대 마감 재료에 있어서 모양보다는 흡음에 더 신경 써야하고 흡음재료를 이용한 인테리어는 인테리어 업자와 음향관계자가 많은 정보와 대화를 주고 받아야한다.

흡음률은 주파수에 따라 달라지는데, 따라서 하나의 수치로 흡음률을 나타내는 척도로서 NRC 가 있다. NRC 는 250, 500, 1000, 2000Hz의 흡음률의 평균값으로 아래 표와 같이 나타낸다. NRC는 하나의 수치로 재료의 흡음률을 나타내는 척도이며 NRC 값이 높을수록 흡음률이 높은 것을 의미한다. 마감이 다 된 상태라면 현재 어떤 대역의 주파수가 피드백 현상을 일으키는지 확인하고 적용 하도록 한다.



각종 재료의 흡음률

[꾸미기]3noname02

흡음재의 두께가 두꺼울수록 저음까지 흡음률이 높아지는데 또, 다공질 흡음재의 흡음률은 장착하는 방법에 따라서 달라진다. 저주파의 음을 흡수하기 위해서는  흡음재를 벽으로부터 떨어뜨려서 설치한다. 벽에서 9cm 떨어진 곳에 다공질 흡음재를 설치한 경우 흡음률이 가장 높다.

저음을 흡음하기 위해서는 흡음재를 벽에서 띄워야 함으로 공간이 줄어들게 된다. 보통, 스피커를 무대 부근에 설치하기 때문에  저음에서 공진이 많이 일어나게 되는데 이때 이 방법은 정말 좋은 방법이다. 또한 스피커 뒤에서 퍼져 나오는 저음은 마이크를 타고 흐르게 되는데, 가능한 마이크에서 멀게 하는 것이 좋은 방법일 것이다.

흡음률은 목표로 하는 잔향시간과 실내 채적이 결정되면, 잔향 공식으로 필요한 흡음력을 구한다.  여기서 청중에 의한 흡음력을 뺀 것을 벽이나 천정구조에 갖도록 계획한다.

청중에 의한 흡음력이 아주 큰 부분을 차지하는 교회나 강당 같은 곳에서는 만석인 경우와 공석인 경우를 계산하고  그 차이를 되도록 작게 하려면 사람의 흡음력에 가까운 특성의 의자를 사용하면 된다. 교회의 경우는 딱딱한 장의자를 사용하는 경우가 많은데, 이런 경우, 성도가 만석 일 때와 그렇지 않을 때의 변화가 클 수 있기 때문에 그때그때 마다 변화를 달리해 주는 게 좋고, 요즘은 그래픽 이퀄라이저나 멀티이펙터의 경우 최적의 이퀄라이징을 메모리해서 불러낼 수 있는 장치도 있다.

실제 문제로는 실내의 형태를 먼저 결정하고, 다음 순서대로 진행한다.

1. 에코 등을 방지하기 위해서 반드시 흡음 처리해야 될 부분의 흡음률을 결정한다.

2. 나머지 흡음력은 무대측 을 반사성으로 하고, 객석 뒤의 벽을 흡음성으로 처리한다.

3. 방송 음향시스템을 사용할 경우에는 마이크를 사용하는 장소의 주변을 흡음성으로   처리한다. 스피커 앞부분의 1차 반사지점은 그대로 반사되도록              반사판이나 흡음제를 피한다. 뒤 벽은 흡음성으로 처리한다.

4. 흡음재료는 일반적으로 큰 면적에 집중 시키는 것 보다는, 파장 정도의 크기로 나누어 불규칙하게 배치 하는 것이 실내 음장의 확산성이 좋아지며,                면적 효과에 의해 흡음력도 증가된다.

5. 홀의 뒤에 있는 유아실 유리벽이나 방송실 유리벽 등 딱딱하고 매끄러운 부분이 소리에 장해를 가져올 수있다.

이와 같은 방법으로 125~4,000Hz의 주파수 특성을 고려하여, 여러 가지 흡음 재료나 구조를 선택하여 맞추고, 그 전체 결과로서 잔향시간 계산치가 목표로 하는 최적치를 만족시킬 때까지 시행착오를 반복한다. (음원의 시작방향은 반사판으로 마감하고, 음원과 마주보이는 뒤편이나 2,3차 반사음이 오는 방향은 흡음성으로 마감한다)

흡음력 산출 순서는, 먼저 실내의 사용 목적과 실내의 체적으로부터 최적 잔향시간과 그 주파수 특성을 결정하고, 실내의 평균 흡음력의 목표치를 구한다. 다음에 그 실내에서  흡음 조건을 더하거나 줄일 수 없는 고정면, 예를 들면 가구나 바닥의 마무리, 청중의 흡음력 등 고정 흡음력을 빼고 , 필요한 조정 흡음력을 구한다.

잔향 이론에는 흡음재 배치에 대한 내용은 포함되어 있지는 않지만, 흡음면의 장소는 흡음의 목적을 생각하고 결정해야한다. 먼저 홀이나 극장의 경우에 흡음의 목적은 에코 등 장해가 되는 반사음을 억제하기 위한 흡음과 잔향시간의 조정을 목표로 하는 흡음의 두 종류가 있다.

에코를 억제하기 위한 흡음은 에코를 발생시키는 모든 면을 모두 흡음 처리한다. 잔향을 조절하기 위한 흡음은 초기반사음과 관계있는 면은 흡음하지 않는다. 음원과 청취자 쪽이 명확히 분리 되어 있는 경우는 무대 쪽을 반사성으로 하고, 객석 뒷부분을 흡음성으로 하는 것이 원칙이다. 흡음 구조의 집중배치 즉, 벽면전체 배치는 음의 확산이 나쁘고, 외관상의 흡음 효과가 작아진다.

음원의 위치가 일정하지 않은 회의실이나 연회장 등에서는 흡음면이나 반사면을 분산시키는 것이 좋다. 예를 들어 가로 50cm, 세로 50cm의 모양으로 반사판과 흡음판을 섞어 분산 시키는 게 좋다. 이것을 분산 배치라고 한다.

흡음과 분산, 인테리어 참고자료

흡음과 분산, 인테리어 참고자료



1. 무대주변

무대 주변은 아주 중요한 요소입니다. 메인 스피커에서 나오는 배음과 모니터에서 직접 분사되는 소리로 인해 특정 주파수들이 마이크로 다시 피드백 되는 현상을 가장 많이 일으킬 수 있는 공간입니다. 그러므로 하울링을 없애기 위해 가장 신경 써야 하는 부분입니다.

noname01

무대 중앙을 목모보드로 마감하고 날개를 공명판으로 처리한 모습.

[꾸미기]3noname02

가운데를 50mm 흡음재를 넣고 정재목을 이용한 갤러리 형식의 마감, 날개를 분산 형태를 주었습니다만,

저희와 잘 조율이 이루어지지 않아 반사재질의 좁은 형태를 이루게 됨.

[꾸미기]3noname03 [꾸미기]3noname04 [꾸미기]3noname05

무대 주변 코너처리 모습, 목모보드와 정재목을 이용한 마감



2. 벽면

벽면이 서로 평행을 이룰 경우, 공진 주파수인 ‘플러터 에코’가 발생할 수 있습니다. 이런 음향 장애는 홀 전체에 영향을 주며, 주파수들이 홀의 가운데 모이거나 직접음이  확산되지 못하게 하는 음향 장애 중 하나입니다. 그러므로 벽면을 돌출 구조 또는 평형을 이루지 않는 방법을 선택합니다.

[꾸미기]3noname06 [꾸미기]3noname07



3. 홀의 출입구 벽면과 코너

홀의 뒤 부분인 출입구 쪽과 벽면은 직접음이 1차적으로 부딪히는 대단히 중요한 부분입니다. 만약 반사재질의 마감재라면 직접음 전체를 홀로 다시 되돌려 보내게 되고, 또 직접음과 부딪히거나 섞여 메아리 같은 울림의 시간차를 생기게 할 수 있습니다. 또한 뒷 부분의 코너의 “ㄱ” 구조는 소리를 온 방향으로 되돌려 보내는 성질이 있으므로 이 부분은 필히 분산이나 흡음을 합니다.

[꾸미기]3noname08 [꾸미기]3noname09

갤러리 창을 이용한 흡음과 목모보드를 이용한마감면입니다. 아래는 공명판을 이용한 마감입니다.

자모실 유리도 기울기를 주어서 소리를 분산 시킵니다.

[꾸미기]3noname10



4. 천정의 형태

천정의 구조는 큰 오목면을 절대적으로 피하고, 소리가 뒤까지 확산 될 수 있도록 하며, 출입구 쪽 부분에서 몇 번 꺾어주어 반사음을 차단하면 좋습니다.

[꾸미기]3noname12 [꾸미기]3noname13 [꾸미기]3noname14



5. 방송실

방송실은 엔지니어가 홀의 직접음을 들으면서 오퍼레이팅을 할 수 있도록 최대한 배려합니다. 정중앙에서 좌, 우의 발란스를 느낄 수 있어야하며, 무엇보다 홀 내부에 있으면서 청중이 듣는 사운드를 함께 느낄 수 있어야 합니다. 그렇게 해야만 즉각적인 반응을 할 수 있고, 홀의 음향 상태를 분명하게 확인 할 수 있습니다. 갇혀진 공간이나 모니터로는 동일한 현장감을 느낄 수 없으므로 훌륭한 사운드를 만들 수 없게 됩니다. 엔지니어가 초보적이라면 더욱 신경을 써야하는 부분입니다. 만약 부족한 공간이 이유가 된다면, 창을 최대한 넓게 하고 예배나 공연시 창을 완전히 들어 낼 수 있는 방법을 생각합니다. 코너나 벽면은 저음을 청중보다 더 느낄 수 있으므로 될 수 있으면 피합니다.

[꾸미기]3noname15 [꾸미기]3[꾸미기]3noname16 [꾸미기]3[꾸미기]3noname17 [꾸미기]3noname18 [꾸미기]3noname19 [꾸미기]3noname20

광양 중앙교회 방송장비 및 빔프로젝터 시연

  • 광양시에 있는 중앙교회의 요청이 있어 장비들을 잔득가지고 시연을 갔었습니다.
  • 이번에 맥셀사 에서 8000안시 레이져 LCD 프로젝터가 출시되어 가격이 정해지기도 전에 우선 대예배실에 시연을하였는데요. 확실히 느낀느점은 LCD의 밝기에 DLP는 비교가 되니 않는다는점 입니다.  레이져 프로젝터를 투사하면 쨍~~~한 맛이 있는데다가 LCD가 또 원래 쨍~~하니까 일반 램프형 프로젝터 10000안시보다 훨신 밝아보였습니다.
  • 중/고등부실,소예배실 등은 영상과 음향장비를 같이 시연했었는데요. 영상은 역시 5000안시 맥셀 사의 레이져 프로젝터로 이제품은 프로젝터들은 무덤인 악명높은 스크린골프장에서 최고의 제품으로 인정받고있는 제품이라 모든게 만족스러웠습니다.
  • 음향장비는 기존에 아날로그 파워드믹서와 골동품 스피커들의 조합으로 마이크 조차 노래방 수준의 마이크를 사용하고 있어, 싸고,간편하며,쉬운 제품으로 물론 좋은… 장비로 제안드렸습니다.
  •

  •
